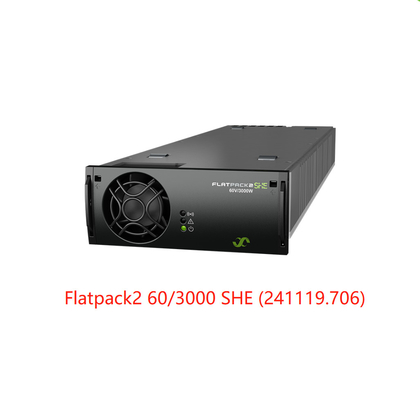

Penyearah Eltek Flatpack2 60/3000 SHE 60Vdc 3000W modul efisiensi tinggi 97.85 (Nomor Bagian 241119.706)
Flatpack2 60/3000 SHE
Flatpack2 60/3000 Super HE berkontribusi dalam menetapkan standar industri baru untuk efisiensi di pasar daya DC.
Penyearah Super High Efficiency (SHE) untuk aplikasi Telekomunikasi
Flatpack2 60/3000 Super HE berkontribusi dalam menetapkan standar industri baru untuk efisiensi di pasar daya DC.
Dengan efisiensi hingga 97.8%, Super HE adalah penyearah premium yang sangat cocok untuk pasar dan aplikasi di mana energi mahal. Dalam aplikasi yang terhubung ke jaringan, waktu pengembalian modal turun menjadi 2 tahun dibandingkan dengan penyearah HE standar, dan dalam aplikasi hibrida bahkan lebih cepat.
Flatpack2 60/3000 Super HE sepenuhnya kompatibel dengan sistem Flatpack2 dan Flatpack2 HE.
Fitur utama
- Efisiensi Super Tinggi – hingga 97.8%
- Kepadatan daya tinggi – 33 w/in3
- Kompatibel dengan sistem yang ada
- Kepatuhan global
- Teknologi yang dipatenkan
- Dapat dicolokkan saat panas
Parameter :
| Flatpack2 60/3000 SHE |
| Model |
60/3000 SHE |
| Nomor bagian |
241119.706 |
| DATA MASUKAN |
| Tegangan (rentang nominal) |
206 - 264 VAC |
| Tegangan (rentang pengoperasian) |
85 - 264 VAC |
| Frekuensi |
45 - 66 Hz |
| Arus maksimum |
16 ARMS |
| Perlindungan |
Sekering di Live, varistor untuk perlindungan transien, shutdown saat VIN berada di luar jangkauan |
| DATA KELUARAN |
| Tegangan (default) |
67 VDC |
| Tegangan (rentang yang dapat disesuaikan) |
54 - 72 VDC |
| Daya maks, masukan nominal |
3000 W |
| Daya maks, diturunkan @VIN = 85 VAC |
1000 W |
| Arus maks, @VOUT = 60 VDC |
50 A |
| Pembagian arus |
±5.0% dari arus maks |
| Pengaturan tegangan statis (beban 10-100%) |
±0.5% |
| Pengaturan tegangan dinamis |
±5.0% untuk variasi beban 10-90% atau 90-10%, waktu pengaturan < 50ms |
| Waktu tahan (beban 3000W) |
>10ms; tegangan keluaran > 52.5 VDC |
| Riak |
< 150 mVPP , bandwidth 30 MHz |
|
Perlindungan
|
Shutdown tegangan berlebih, tahan hubung singkat, suhu tinggi, pembatasan arus masuk colok panas, sekering |
| SPESIFIKASI LAINNYA |
| Efisiensi Puncak |
97.8 % |
|
Isolasi
|
3.0 kVAC – masukan ke keluaran
1.5 kVAC – masukan ke arde pelindung
0.6 kVDC – keluaran ke arde pelindung
|
|
Alarm (LED Merah)
|
Shutdown listrik rendah, Shutdown suhu tinggi dan rendah, Kegagalan Penyearah, Shutdown tegangan berlebih pada keluaran, Kegagalan kipas (dipicu dalam kombinasi dengan suhu internal tinggi), Alarm tegangan rendah, Kegagalan bus CAN |
| Peringatan (LED Kuning) |
Penyearah dalam mode penurunan daya, Batas arus jarak jauh diaktifkan, Tegangan masukan di luar jangkauan, berkedip pada tegangan berlebih |
| Normal (LED Hijau) |
Masukan dan keluaran ok |
| Suhu pengoperasian (5 - 95% RH non-kondensasi) |
-40 - 75°C [-40 - 167°F ] |
| Daya keluaran maks diturunkan di atas suhu / ke |
3000W @ 45°C / 1800 W @ 75°C1) |
|
MTBF (Metode Telcordia SR-332 Iss.3 Kasus II
L1)
|
> 1 500 000 jam |
| Dimensi[PxLxT] / Berat |
109 x 41.0 x 327mm [4.25 x 1.61 x 13”] / 2.050 kg [4.5lbs] |
| STANDAR DESAIN |
| Keamanan listrik |
IEC 62368-1, EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + A2:2013 |
|
EMC
|
EN 61000-6-1:2016, -6-2:2016, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011
EN 300 386:v2.1.1, FCC CFR 47 Bagian 15:2013
|
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2) & 2-2 (Kelas 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Kondisi pengoperasian normal sesuai IEC 62040-5-3:2016 pasal 4.2. Kondisi pengoperasian lainnya sesuai IEC 62040-5-3:2016 pasal 4.3, harus diberitahukan
|
| 1) Ketika tegangan listrik masukan di bawah 210 VRMS penurunan suhu akan dimulai pada 40 °C dan 1500 W akan tersedia pada 75 °C |
Solusi
Solusi komprehensif kami disesuaikan untuk Perusahaan Telekomunikasi di China dan di seluruh dunia. Kami melakukan survei lokasi yang cermat untuk memahami karakteristik dan potensi lokasi. Kami kemudian mengembangkan rencana profesional dan khusus yang selaras dengan tujuan bisnis pelanggan. Dukungan teknis kami sangat terampil dan responsif, memberikan bantuan tepat waktu, dan layanan pemeliharaan kami menjaga infrastruktur telekomunikasi dalam kondisi sangat baik. Dengan tim yang kompeten dan jaringan mitra tepercaya yang luas, kami berkomitmen untuk memberikan layanan yang unggul.
FAQ :
1.Q: Apakah layak untuk mendapatkan sampel produk dan harga?
A: Anda bisa mendapatkan sampel produk. Harga sampel didasarkan pada harga normal, dan Anda perlu menanggung biaya pengiriman.
2.Q: Bagaimana Anda mengatasi masalah terkait kualitas?
A: Telah berada di industri ini selama sekitar 10 tahun, kami menghargai kepercayaan pelanggan kami. Ketika masalah kualitas terjadi, kami akan melakukan analisis terperinci. Jika itu adalah tanggung jawab kami, kami akan menyelesaikannya sesuai dengan kontrak dan memastikan Anda tidak memiliki kekhawatiran. Tim layanan kami berdedikasi untuk memberikan solusi yang memuaskan.
3.Q: Tingkat kualitas apa yang dapat saya antisipasi dari produk Anda?
A: Semua produk kami 100% asli, baru, dan datang dalam kemasan asli. Setiap item diperiksa dan diuji secara ketat sebelum pengiriman untuk memastikan memenuhi standar kualitas tinggi kami.
4.Q: Berapa lama jaminan kualitas produk?
A: Produk kami memiliki jaminan kualitas 1 tahun. Selama periode ini, kami akan menangani masalah kualitas apa pun karena cacat manufaktur.
5.Q: Apa solusi untuk produk berkualitas rendah?
A: Dalam masa garansi, jika Anda mengalami masalah kualitas produk, kami akan menanggung biaya pengembalian dan mengirimkan produk pengganti kepada Anda.
