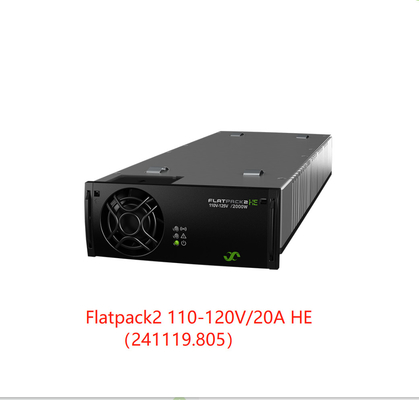

Eltek Rectifier Module Flatpack2 110-120V/20A HE High Efficiency Module ((Bagian No 241119.805)
FLATPACK2 110/2000 HE
Flatpack2 110-120V/20A HE
Sejak peluncuran, keluarga Flatpack2 telah berkembang menjadi berbagai pilihan nilai daya dan tegangan.
Flatpack2 110-120V/20A HE
Pengoreksi efisiensi tinggi yang handal untuk aplikasi industri
Fitur utama
- Keandalan yang terbukti
- Kepadatan daya tinggi
- Fleksibilitas aplikasi - 2KW untuk instalasi multi-kabinet
- Menerima input DC (DC/DC converter)
- Kepatuhan global (CE, UL)
- Marinir &
- Sertifikasi lepas pantai
- Teknologi Paten
- Kontroler digital
Parameter:
| Model |
110 / 2000 Dia WOR |
110-120 / 20A HE |
| Nomor bagian |
241115.805 |
241119.805 |
| INPUT DATA |
| Rentang tegangan (nominal) |
185 - 275 V AC/ DC |
176 - 277 V AC 1) |
| Kisaran tegangan |
85 - 300 V AC/DC |
85 - 305 V A 1)
C
|
| Frekuensi |
0 - 66 Hz |
45 - 66 Hz |
| Arus maksimum |
11.9 RMS |
18.64 ARMS |
| Faktor Daya |
0.99 (@ 50-100% beban) |
0.99 (@ 50-100% beban) |
| THD (@ 230 VAC) |
< 5 % (@ beban penuh) |
< 4 % (@ beban penuh) |
| Perlindungan |
Varistor untuk perlindungan sementara, sekering di kedua jalur, mati di atas 300/ 305 V |
| Output data |
| Tegangan standar |
122.5 VDC |
| Kisaran tegangan |
89.22)- 171,6 VDC |
90.02)- 151,25 VD 1)
C
|
| # sel Pb didukung (1.8 - 2.4 V DC/ sel) |
54 - 71 |
54 -60 |
| # sel NiCad didukung (1,05 - 1,65 V DC / sel) |
85 - 104 |
86 - 91 |
| Kekuatan maksimum, input nominal |
2000 W |
3025 W1) |
| Daya maksimum, input 85V |
850 W |
1280 W |
| arus maksimum |
16.7 A |
20 A |
| Waktu tunggu, tegangan default dan beban 1500 W |
20 ms, VOUT > 99,7 VDC |
10 ms, VOUT > 99,7 VDC |
| Berbagi saat ini |
± 5% dari arus maksimum dari 10 sampai 100% beban |
| Regulasi tegangan statis |
± 0,5% dari 10% sampai 100% beban dan input nominal |
| Regulasi tegangan dinamis |
± 5,0% untuk variasi beban 10-80% atau 80-10%, waktu pengaturan < 50 ms |
| Rippel dan noise, bandwidth 30 MHz |
< 500 mV PP |
| Perlindungan |
Penutupan overvoltage, short circuit proof, suhu tinggi, hot plug-in inrush current limiting, ORing diode |
| Spesifikasi Lainnya |
| Efisiensi |
> 94% |
> 94% |
| Isolasi |
3.0 kVAC ‡ input dan output, 1.5 kV AC ‡ input bumi, 1.5 kV DC ‡ output bumi 3 kVAC CAN ‡ input, 3 kVAC CAN ‡ output |

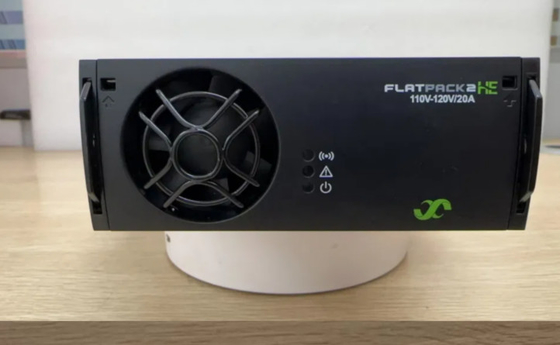

| Alarm (LED Merah) |
Penutupan listrik rendah, Penutupan suhu tinggi dan rendah, Gagalnya pembetulan, Penutupan overvoltage pada output, Gagalnya kipas, Alarm tegangan rendah, Gagalnya bus CAN |
| Peringatan (LED Kuning) |
Pengoreksi dalam modus power derate, Baterai jarak jauh batas arus diaktifkan, Input tegangan di luar kisaran, berkedip pada overvoltage |
| Normal (LED hijau) |
Input dan output OK |
| MTBF (Telcordia SR-332 Issue I metode III (a)) |
>391 000h (@T AMBIENT= 25°C) |
> 400 000h (@T AMBIENT= 25°C) |
| Suhu operasi (5 - 95% RH non-kondusif) |
-40 sampai +75°C [ -40 sampai +167°F]
+55°C / 1350W @ +75°C
|
-40 sampai +75°C [ -40 sampai +167°F]
+50°C / 1150 W @ +75°C
|
| Suhu penyimpanan |
-40 sampai +85°C (-40 sampai +185°F), kelembaban 0 - 99% RH tidak kondensasi |
| Dimensi [WxHxD] / Berat |
109 x 41,5 x 327mm (WxHxD) [4,25 x 1,69 x 13 ′′] / 1,950 kg [4,3 lbs] |
| Standar Desain |
| Keamanan listrik |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Harmonik utama |
EN 61000 -3-2 |
| Lingkungan |
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)
|
|
Kepatuhan Laut
(EMC kelas B dengan filter AC)
|
Aturan DnV untuk Klasifikasi Kapal, Kapal Berkecepatan Tinggi & Kapal Ringan dan Standar Offshore DnV |
-
|
|
1) Spesifikasi yang berlaku untuk HW versi 2 dan yang lebih baru.805.DS3 versi 1.
2) Tegangan output akan meningkat pada beban ringan (< 1,6A)
|
