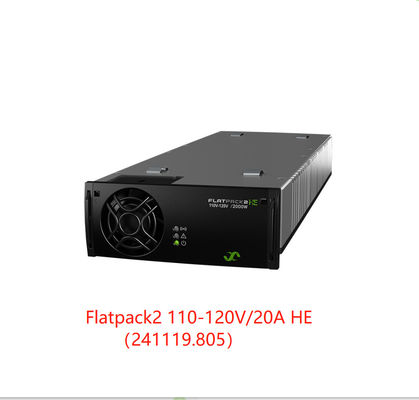

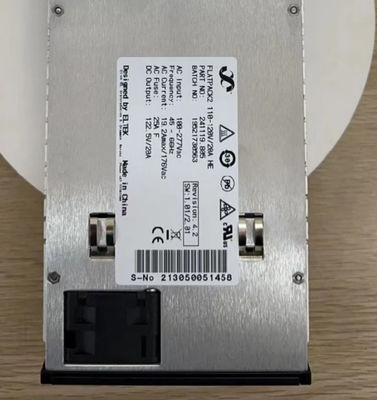

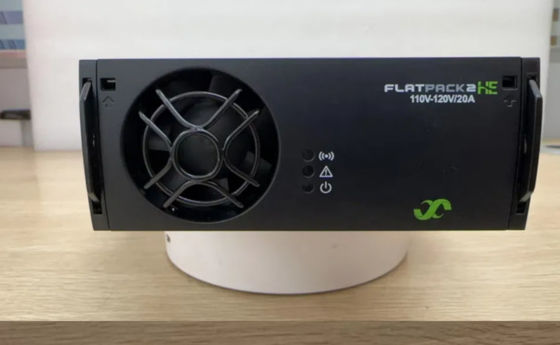

Modul Penyearah Eltek Flatpack2 110-120V/20A HE Modul Efisiensi Tinggi (Nomor Suku Cadang. 241119.805
The Eltek Flatpack2 110-125V / 2000 HE (241115.805) adalah penyearah berdensitas tinggi dan efisiensi tinggi yang dirancang untuk daya modern
utilitas dan aplikasi industri. Modul ini menerjemahkan keahlian Eltek selama puluhan tahun ke dalam faktor bentuk 1U yang ringkas, menghasilkan keluaran yang kuat2000W pada 110Vdc atau 125Vdc.
Dengan efisiensi terkemuka di industri sebesar >95% (Efisiensi Tinggi), ini secara signifikan mengurangi biaya operasional (OPEX) dan tekanan termal,
menjadikannya pilihan utama untuk pengisian daya baterai dan pasokan DC langsung di infrastruktur kritis.
Fitur utama
- Keandalan terbukti
- Kepadatan daya tinggi
- Fleksibilitas aplikasi - instalasi 2KW hingga multi-kabinet
- Menerima input DC (konverter DC/DC)
- Kepatuhan global (CE, UL)
- Sertifikasi Kelautan &
- Lepas Pantai
- Teknologi paten
- Pengontrol digital
Parameter :
| Model |
110 / 2000 HE WOR |
110-120 / 20A HE |
| Nomor suku cadang |
241115.805 |
241119.805 |
| DATA INPUT |
| Rentang tegangan (nominal) |
185 - 275 V AC/ DC |
176 - 277 V AC 1) |
| Rentang tegangan |
85 - 300 V AC/ DC |
85 - 305 V A 1)
C
|
| Frekuensi |
0 - 66 Hz |
45 - 66 Hz |
| Arus maksimum |
11,9 A RMS |
18,64 ARMS |
| Faktor Daya |
0,99 (@ beban 50-100%) |
0,99 (@ beban 50-100%) |
| THD (@ 230 VAC) |
< 5% (@ beban penuh) |
< 4% (@ beban penuh) |
| Perlindungan |
Varistor untuk perlindungan transien, sekering di kedua jalur, mati di atas 300/305 V |
| DATA OUTPUT |
| Tegangan default |
122,5 VDC |
| Rentang tegangan |
89,22) - 171,6 VDC |
90,02) - 151,25 VD 1)
C
|
| # Sel Pb didukung (1,8 - 2,4 V DC/ sel) |
54 - 71 |
54 -60 |
| # Sel NiCad didukung (1,05 - 1,65 V DC/ sel) |
85 - 104 |
86 - 91 |
| Daya maks, input nominal |
2000 W |
3025 W1) |
| Daya maks, input 85V |
850 W |
1280 W |
| Arus maks |
16,7 A |
20 A |
| Waktu tahan, tegangan default dan beban 1500 W |
20 ms, VOUT > 99,7 VDC |
10 ms, VOUT > 99,7 VDC |
| Berbagi arus |
±5% dari arus maksimum dari beban 10 hingga 100% |
| Regulasi tegangan statis |
±0,5% dari beban 10% hingga 100% dan input nominal |
| Regulasi tegangan dinamis |
±5,0% untuk variasi beban 10-80% atau 80-10%, waktu regulasi < 50ms |
| Riak dan kebisingan, bandwidth 30 MHz |
< 500 mV PP |
| Perlindungan |
Mati karena tegangan berlebih, tahan korsleting, suhu tinggi, pembatasan arus lonjakan saat dicolokkan panas, dioda ORing |
| SPESIFIKASI LAINNYA |
| Efisiensi |
> 94% |
> 94% |
| Isolasi |
3,0 kVAC – input dan output, 1,5 kV AC – input bumi, 1,5 kV DC – output bumi 3 kVAC CAN – input, 3kVAC CAN – output |
| Alarm (LED Merah) |
Mati karena tegangan rendah, Mati karena suhu tinggi dan rendah, Kegagalan Penyearah, Mati karena tegangan berlebih pada output, Kegagalan Kipas, Alarm tegangan rendah, Kegagalan bus CAN |
| Peringatan (LED Kuning) |
Penyearah dalam mode penurunan daya, Batas arus baterai jarak jauh diaktifkan, Tegangan input di luar jangkauan, berkedip saat tegangan berlebih |
| Normal (LED Hijau) |
Input dan output ok |
| MTBF (Metode III (a) Telcordia SR-332 Edisi I) |
>391 000 jam (@T AMBIENT= 25°C) |
>400 000 jam (@T AMBIENT= 25°C) |
| Suhu operasi (5 - 95% RH non-kondensasi) Daya output menurun di atas suhu / ke |
-40 hingga +75°C [ -40 hingga +167°F]
+55°C / 1350W @ +75°C
|
-40 hingga +75°C [ -40 hingga +167°F]
+50°C / 1150 W @ +75°C
|
| Suhu penyimpanan |
-40 hingga +85°C (-40 hingga +185°F), kelembaban 0 - 99% RH non-kondensasi |
| Dimensi[PxLxT] / Berat |
109 x 41,5 x 327mm (PxLxT) [4,25 x 1,69 x 13”] / 1,950 kg [4,3lbs] |
| STANDAR DESAIN |
| Keamanan listrik |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Harmonik Jaringan |
EN 61000 -3-2 |
| Lingkungan |
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)
|
|
Kepatuhan kelautan
(Kelas EMC B dengan filter AC)
|
Aturan DnV untuk Klasifikasi Kapal, Kapal Cepat & Ringan dan Standar Lepas Pantai DnV |
-
|
|
1) Spesifikasi berlaku untuk versi HW 2 dan yang lebih baru. Untuk revisi yang lebih lama lihat DS:24111x.805.DS3 ver1.
2) Tegangan output akan meningkat pada beban ringan (< 1,6A)
|
