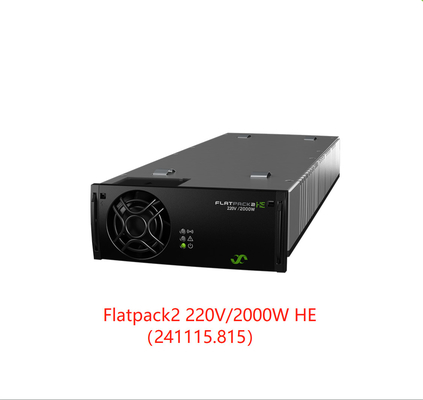

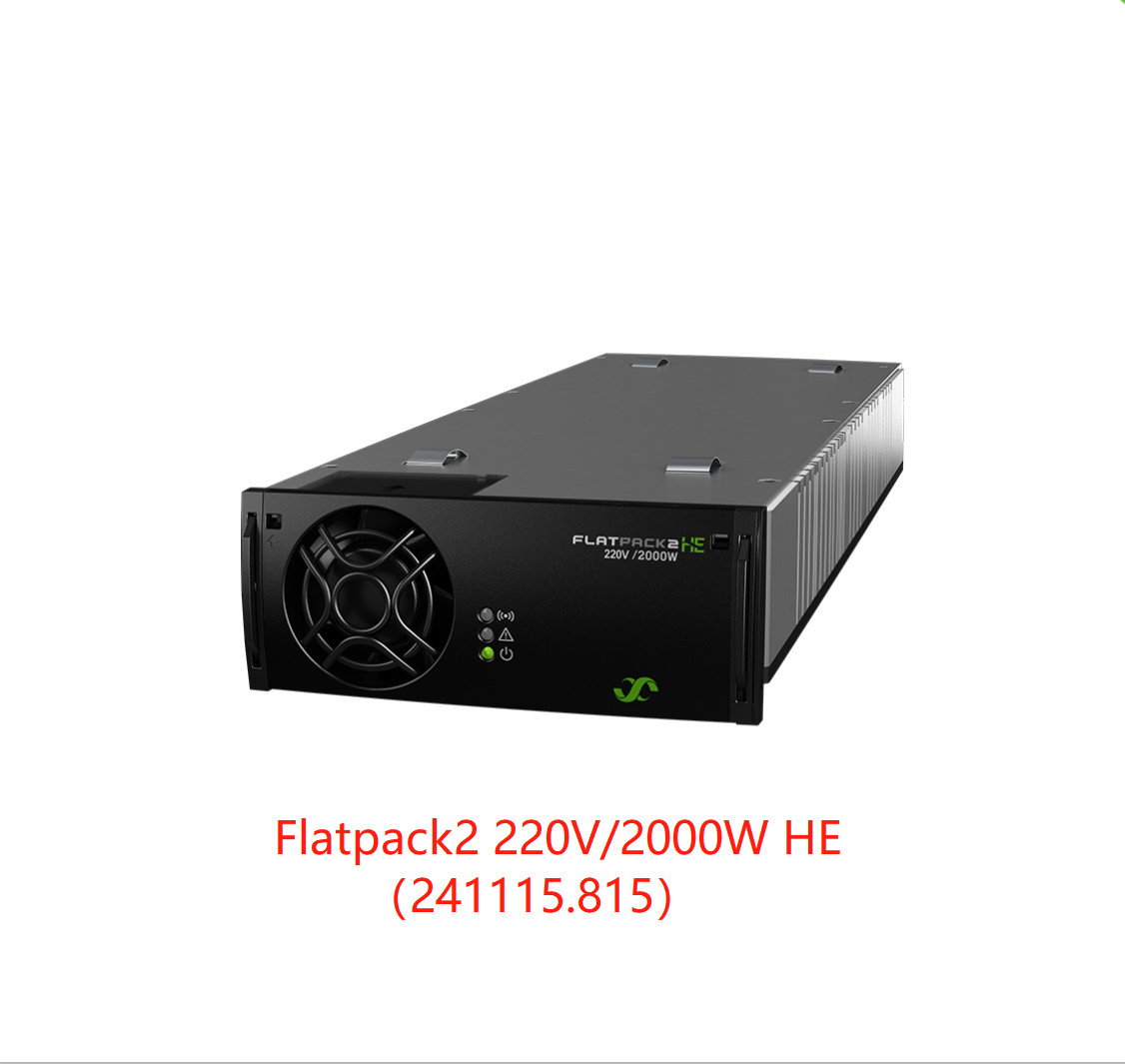

| Model |
220/2000 DIA BEKERJA |
220 / 10A HE |
| Nomor bagian |
241115.815 |
241119.815 |
| MEMASUKAN DATA |
| Rentang tegangan: |
85 - 300 V AC/ DC |
85 - 305 V AC |
| Rentang tegangan (nominal) |
185 - 275 V AC/ DC |
176 - 305 V AC |
| Frekuensi |
0 - 66Hz |
45 - 66Hz |
| Arus maksimum |
11,9 A RMS |
17 ARMS |
| Faktor kekuatan |
0,99 (@ 50-100% beban) |
0,99 (@ 50-100% beban) |
| THD (@ 230 VAC) |
< 5% (@ beban penuh) |
< 4% (@ beban penuh) |
| Perlindungan |
Varistor untuk perlindungan transien, sekering di kedua jalur, shutdown di atas 300/ 305 V |
| DATA KELUARAN |
| Tegangan default |
245.3 VDC |
| Rentang tegangan: |
178.51) - 297 VDC |
1981)- 280 VD 2)
C
|
| # Sel Pb didukung (1,8 - 2,4 V DC/ sel) |
108 - 122 |
108-110 (120 3)) |
| # Sel NiCad didukung (1,05 - 1,65 V DC/ sel) |
170 - 180 |
- |
| Daya maksimum, input nominal |
2000 W |
2800 W |
| Daya maksimum, masukan 85V |
850 W |
1304 W |
| Arus maksimum, @220V DC |
9.16 A |
10 A 4) |
| Waktu tahan, tegangan default, dan beban 1500 W |
20 ms, VOUT > 178 VDC |
20 ms, VOUT > 210 VDC |
| Riak dan kebisingan, bandwidth 30 MHz |
< 1000 mV PP |
| Berbagi saat ini |
±5% dari arus maksimum dari 10 hingga 100% beban |
| Regulasi tegangan statis |
±0,5% dari 10% hingga 100% beban dan input nominal |
| Regulasi tegangan dinamis |
±5,0% untuk variasi beban 10-90% atau 90-10%, waktu pengaturan <50ms |
| Perlindungan |
Shutdown tegangan lebih, bukti korsleting, suhu tinggi, pembatasan arus masuk plug-in panas, dioda ORing |
| SPESIFIKASI LAINNYA |
| Efisiensi |
> 95% |
> 95,5% |
| Isolasi |
3,0 kVAC – masukan ke keluaran, 1,5 kV AC – masukan ke bumi, 1,5 kV DC – keluaran ke bumi 3 kVAC – BISA ke masukan, 3 kV AC – BISA ke keluaran, 500 V AC – BISA ke bumi |
| Alarm (LED Merah) |
Shutdown listrik rendah, Shutdown suhu tinggi dan rendah, Kegagalan Rectifier, Shutdown tegangan lebih pada output, Kegagalan kipas, Alarm tegangan rendah, kegagalan bus CAN |
| Peringatan (LED Kuning) |
Penyearah dalam mode penurunan daya, Batas arus baterai jarak jauh diaktifkan, Tegangan input di luar jangkauan, berkedip pada tegangan lebih |
| Normal (LED Hijau) |
Masukan dan keluaran oke |
| MTBF (Telcordia SR-332 Edisi I metode III (a)) |
>391.000j (@T AMBIENT= 25°C) |
>400 000j (@T AMBIENT= 25°C) |
| Suhu pengoperasian (5 - 95% RH non-cond.) Daya keluaran turun di atas suhu / ke |
-40 hingga +75 °C [ -40 hingga +167 °F]
+55°C / 1350W @ +75°C
|
-40 hingga +75 °C [ -40 hingga +167 °F]
+50 °C / 1750 W @ +75 °C
|
| Suhu penyimpanan |
-40 hingga +85 °C (-40 hingga +185 °F), kelembapan 0 - 99% RH tanpa pengembunan |
| Dimensi[LxTxD] / Berat |
109 x 41,5 x 327mm (LxTxD) [4,25 x 1,69 x 13”] / 1,950 kg [4,3lbs] |
| STANDAR DESAIN |
| Keamanan listrik |
UL 60950 -1, EN 60950 -1, CSA 22.2 |
| EMC |
ETSI EN 300 386 V.1.3.2
EN 61000-6-1 / -2 / -3 / -4 / -5
|
| Harmonik Induk |
EN 61000 -3-2 |
| Lingkungan |
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2)
ETSI EN 300 132-2
2011/ 65/ EU (RoHS) & 2008/ 98/EC (WEEE)
|
|
Kepatuhan laut
(EMC kelas B dengan filter AC)
|
Aturan DnV untuk Klasifikasi Kapal, Kecepatan Tinggi & Kerajinan Ringan, dan DnV Lepas Pantai
