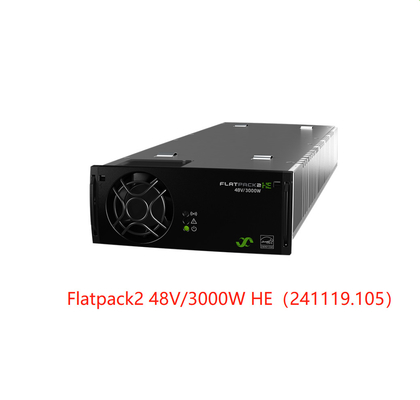

| Model |
48V / 2000W HE |
48V / 3000W HE |
| Nomor bagian |
241115.105 |
241119.105 |
| MEMASUKAN DATA |
| Tegangan (nominal) |
185 - 275 VAC/ 185 - 275 VDC |
176 - 277 VAC |
| Tegangan (rentang) |
85 - 300 VAC/ 85 - 275 VDC |
85 - 305 VAC |
| Frekuensi |
45 - 66 Hz, 15-18,5 Hz1)/ 0Hz |
45 - 66Hz |
| Arus (maksimum) @ input nominal, beban penuh |
11.6 ARM |
19.2 ARM |
|
Perlindungan
|
Sekering di kedua jalur Varistor untuk perlindungan transien Putuskan sambungan di atas 300 VAC/DC |
Sekering di kedua jalur Varistor untuk perlindungan sementara
Putuskan sambungan di atas 305 VAC
|
| DATA KELUARAN |
| Tegangan (default) |
53,5 VDC |
| Tegangan (rentang yang dapat disesuaikan) |
43,5 - 57,6 VDC |
43.2 - 582)VDC |
| Daya (maksimum) |
2000 W |
3000 W |
| Daya @ 85 VAC |
850 W |
1380 W |
| Arus (maksimum) @ input nominal, beban penuh |
41.7 A |
62,5 A |
| Riak, bandwidth 30MHz |
< 100 mVhal |
< 150 mVhal |
| Kebisingan psofometrik |
< 2 mVRM |
< 2 mVRM |
| Regulasi Tegangan Statis |
±0,5% untuk beban 10 - 100% |
| Regulasi Tegangan Dinamis |
±5,0% untuk variasi beban 10-90% atau 90-10%, waktu pengaturan <50ms |
| Perlindungan |
Sekering, Bukti hubung singkat, Perlindungan suhu tinggi, Pembatasan arus masuk plug-in panas |
| SPESIFIKASI LAINNYA |
| Efisiensi @ masukan nominal |
96% |
|
Isolasi
|
4.0 kVDC- masukan ke keluaran, 2,5 kVDC- masukan ke bumi, 710 VDC- keluaran ke bumi |
5.0 kVDC- masukan ke keluaran, 2,5 kVDC- masukan ke bumi, 710 VDC- keluaran ke bumi |
| Alarm: LED merah 'on' |
Shutdown listrik rendah, Shutdown suhu tinggi dan rendah, Kegagalan Rectifier, Shutdown tegangan lebih pada output, Kegagalan kipas, Alarm tegangan rendah, kegagalan bus CAN |
| Peringatan: LED kuning 'menyala' |
Penyearah dalam mode penurunan daya, Batas arus baterai jarak jauh diaktifkan, Tegangan input di luar jangkauan, berkedip pada tegangan lebih |
| Normal (modul berjalan): LED hijau 'on' |
| MTBF (Telcordia SR-332 Edisi I metode III (a)) |
>350 000 (@ TSekelilingnya: 25 °C) |
>300.000 (@ TSekelilingnya: 25 °C) |
| Suhu Operasional |
-40 hingga +75 °C (-40 hingga +167 °F)4), kelembaban 5 - 95% RH non-kondensasi |
| Penurunan suhu |
>55°C (131°F), 1200W @ 75°C (167°F) |
>55°C3)(131°F), 2100W @ 75°C (167°F)4) |
| Suhu penyimpanan |
-40 hingga +85 °C (-40 hingga +185 °F), kelembapan 0 - 99% RH tanpa pengembunan |
| Dimensi[LxTxD] / Berat |
109 x 41,5 x 327mm (4,25 x 1,69 x 13”) / 1,95 kg (4,3 lbs) |
| STANDAR DESAIN |
| Keamanan listrik |
EN 62368-1:2020+A11:2020, IEC 62368-1:2018, IEC 60950-1:2005+A2:2013 UL 62368-1:2019 , CSA C22.2 No.62368-1:2019 |
| EMC |
EN 61000-6-1:2019, -6-2:2019, -6-3:2007+A1:2011+A2:2012+AC:2012, -6-4:2019, EN 61000-3-2:2019 , ETSI EN 300 386 V.2.2.0:2020, Telcordia NEBS GR1089 INTI |
| Laut |
DNVGL-CG-0339 |
- |
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2) & 2-2 (Kelas 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Kondisi operasi normal sesuai IEC 62040-5-3:2016 klausul 4.2.Kondisi pengoperasian lain sesuai IEC 62040-5-3:2016 klausa 4.3, harus diperhatikan
|
|
1) penurunan daya, maksimum 1000W @ 230Vac 16 2/3 Hz
2) 57.6V untuk revisi HW 5
|
3) 3kW: dari revisi HW 6: shutdown pada 95°C dengan penurunan rating hingga ~1000W |
