Modul Penyearah Eltek Flatpack2 48V-60V/ 2000W HE (nomor bagian: 241115.705)
Flatpack2 48V-60V/2000W HE
Penyearah efisiensi tinggi yang andal untuk aplikasi industri.
Flatpack2 48V-60V/2000W HE

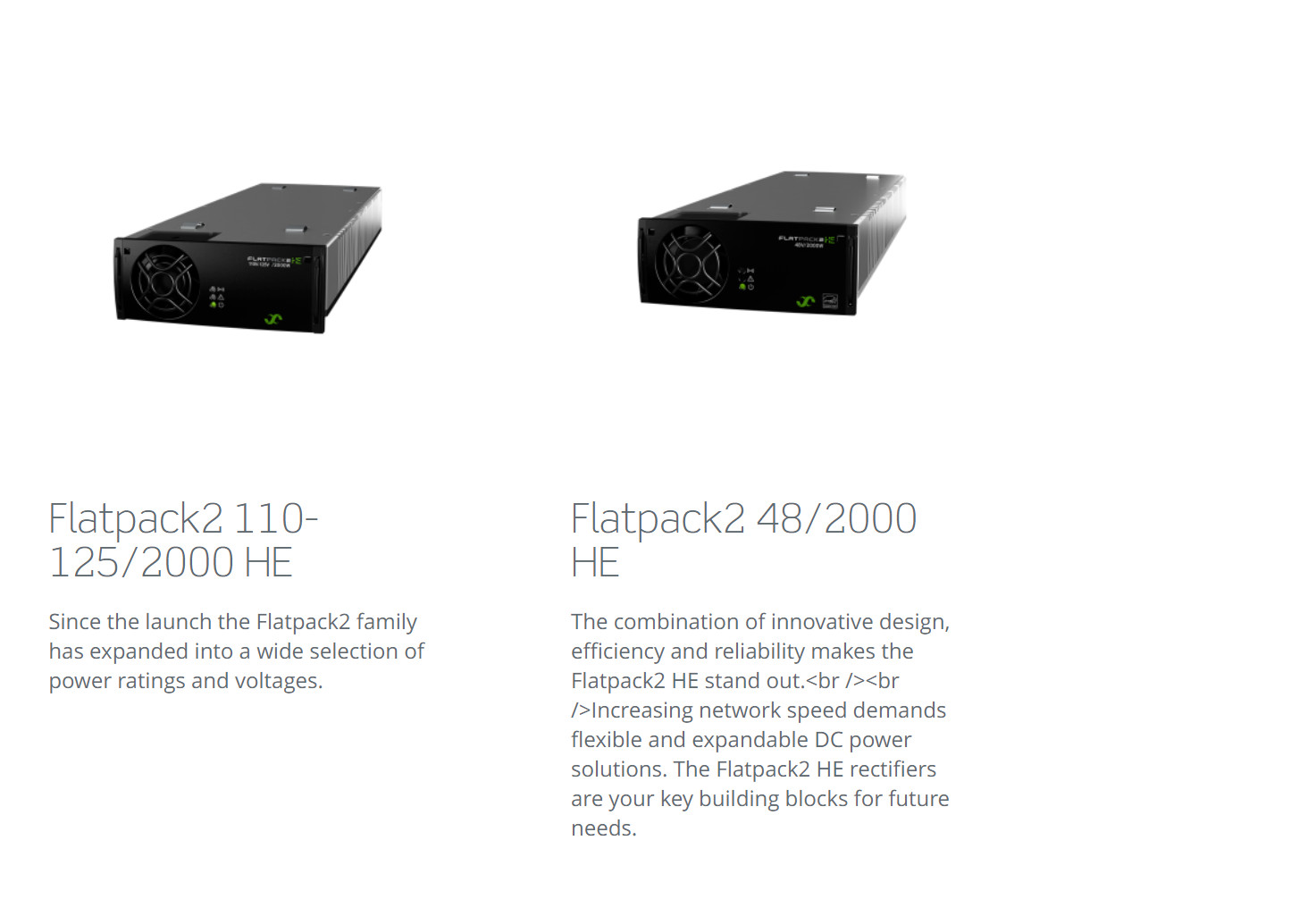

Sejak diluncurkan, keluarga Flatpack2 telah berkembang menjadi berbagai pilihan peringkat daya dan voltase. Flatpack2 48V-60V/2000W HE adalah penyearah hemat biaya untuk sistem baterai asam timbal 48V dan 60V serta 48V NiCad.
Fitur utama
l Efisiensi tinggi – 96,2 %
l Keandalan terbukti
l Kepadatan daya tinggi
l Fleksibilitas aplikasi - 2kw hingga instalasi multi-kabinet
l Desain modular - MTTR dan LT5mins
l Menerima input DC (konverter DC/DC)
l Kepatuhan global (CE, UL, NEBS)
l Sertifikasi kelautan dan lepas pantai
l Teknologi yang dipatenkan
Parameter :
|
| Model 48-60/2000 HE |
| Nomor bagian 241115.705 |
| DATA INPUT |
| Voltase (nominal) 185 - 275 VAC / 185 - 275 VDC |
| Voltase (rentang pengoperasian) 85 - 300 VAC / 80 - 300 VDC |
| Arus (maksimum) @ input nominal, beban penuh 11,6 ARMS |
| Frekuensi 45 - 66 Hz / 0 Hz |
| Faktor Daya > 0,99 pada beban 50% atau lebih |
| THD < 5% pada beban 100% |
| Perlindungan Sekering di L & N, Varistor, Shutdown saat voltase input berada di luar rentang pengoperasian |
| DATA OUTPUT |
| Voltase (default) 1) 53,5 VDC (67 VDC dalam mode 60V) |
| Voltase (rentang yang dapat disesuaikan) 1) 39,9 - 72 VDC |
| Daya (maksimum) @ input nominal 2000 W (@VOUT ≥ 48VDC) |
| Daya @ 85 VAC 750 W |
| Arus (maksimum) @ input nominal 41,6 A (@VOUT < 48VDC) |
| Waktu tunda, daya output 1500W >20ms; voltase output > 53,5 VDC (mode 60V) |
| Pembagian arus (beban 10 - 100%) ±5% dari arus maksimum dari beban 10 hingga 100% |
| Regulasi Voltase Statis (beban 10 - 100%) ±0,5% |
| Regulasi Voltase Dinamis ±5,0% untuk variasi beban 10-80% atau 80-10%, waktu regulasi < 50ms |
| Riak & noise < 150 mVPP , bandwidth 30 MHz / < 2 mVRMS psophometrik |
| Perlindungan Sekering, Bukti hubung singkat, Perlindungan suhu tinggi, Shutdown tegangan berlebih |
| SPESIFIKASI LAINNYA |
| Efisiensi 96,2 % |
| Isolasi 3,0 kVAC - input ke output, 1,5 kVAC - input ke bumi, 500 VDC - output ke bumi |
|
Shutdown voltase input rendah / tinggi, Shutdown suhu tinggi / rendah, Penyearah
Alarm: Kegagalan LED Merah, Shutdown tegangan berlebih pada output, Kegagalan kipas, Alarm voltase output rendah, Kegagalan bus CAN
|
|
Penyearah dalam mode penurunan daya, Batas arus output jarak jauh diaktifkan, Input
Peringatan: LED Kuning voltase di luar rentang, berkedip pada tegangan berlebih, Kehilangan komunikasi CAN dengan
pengontrol
|
| Pengoperasian normal: LED Hijau |
| MTBF (Telcordia SR-332 Iss.I metode III (a)) >350 000 (@ Tambient : 25 °C) |
| Suhu pengoperasian (5-95% RH n.cond. hum.) -40 hingga + 75°C [-40 hingga +167°F] |
| Daya output maks. menurun di atas suhu / hingga 45°C [113°F] / 1200W @ 75°C[167°F] |
| Suhu penyimpanan -40 hingga +85°C (-40 hingga +185°F), kelembaban 0 - 99% RH non-kondensasi |
| Dimensi[PxLxT] / Berat 109 x 41,5 x 327mm (4,25 x 1,69 x 13”) / 1,950 kg (4,3lbs) |
| STANDAR DESAIN |
| Keamanan listrik EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC 60950-1:2013 UL 60950-1:2011 |
|
EMC EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011,
IEC 61000-6-5: 2015, ETSI EN 300 386:2.1.1
|
| Kelautan DNVGL-CG-03392) |
|
ETSI EN 300 019: 2-1 (Kelas 1.2) & 2-2 (Kelas 2.3)
Lingkungan 2011/65/EU (RoHS) & 2012/19/EU (WEEE)
Kondisi pengoperasian normal sesuai IEC 62040-5-3:2016 pasal 4.2. Lainnya
kondisi pengoperasian sesuai IEC 62040-5-3:2016 pasal 4.3, harus diberitahukan
|
|
1) Pengaturan OVS dari mode pilih pengontrol: OVS≤59.5V = mode 48V (42-58V), 59.5V
2) Hanya berlaku untuk nomor bagian 241115.705M
|
