| Model |

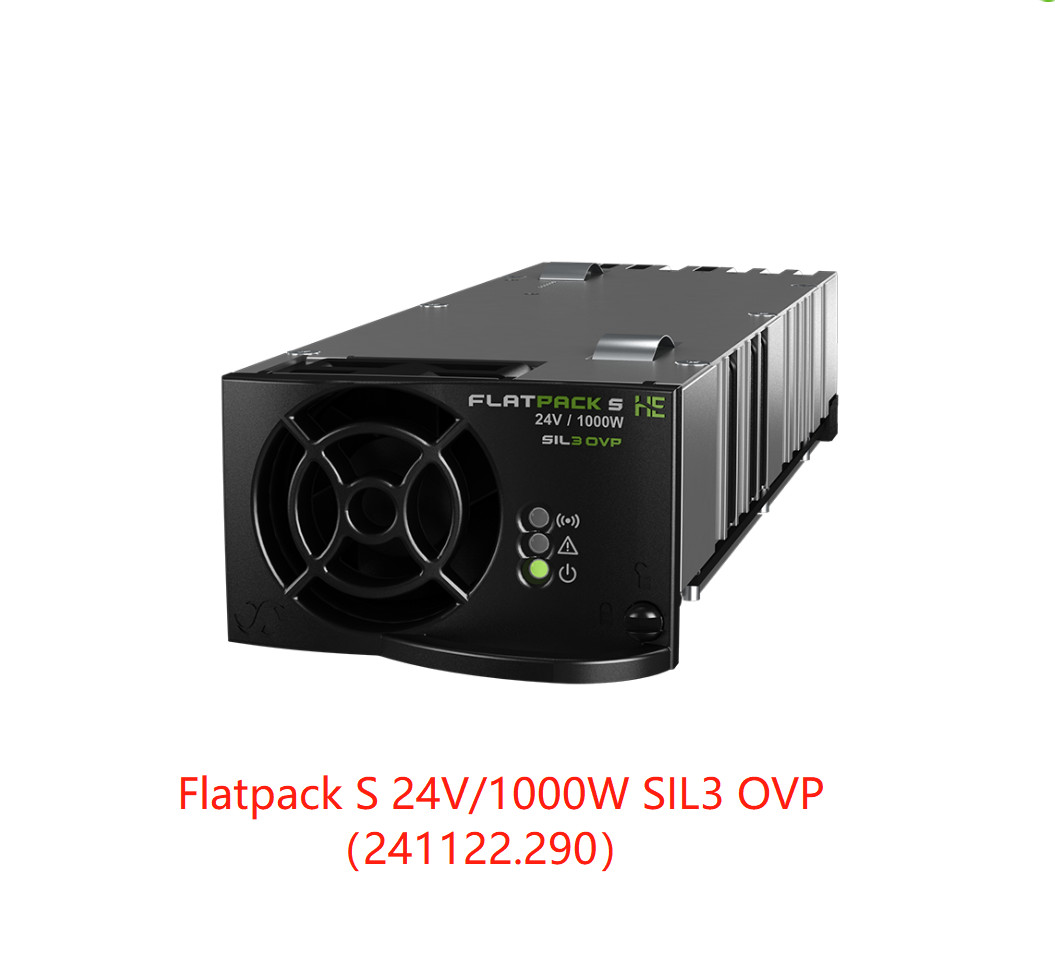

24/ 1000 SIL3 OVP |
| Nomor bagian |
241122.290 |
| INPUT DATA |
| Tegangan (nominal) |
230 V AC/ DC |
| Tegangan (kekuatan penuh) |
185 - 275 V AC/ DC |
| Tegangan (kekuatan penuh, faktor daya berkurang) |
275 - 305 V AC/ DC |
| Tegangan (pengurangan daya, de-rating linier) |
85 - 185 V AC/ DC |
| Frekuensi (nominal / kisaran) |
45 - 66 Hz / 0 Hz |
| Arus (maksimal) |
5.9 RMS |
| Faktor Daya |
> 0,99 pada 50% beban atau lebih |
| Perlindungan |
Fuse dan shutdown di atas 305 V AC / 300 V DC dan di bawah 85 V AC / DC |
| Output data |
| Tegangan (default) |
26.7 V DC |
| Tegangan (jarak yang dapat disesuaikan) |
21.5 - 28 V DC |
| Kekuatan (maksimum) @ nominal input |
1000 W |
| Kekuatan @ 85 VAC |
420 W |
| Saat ini (maksimum) @ nominal input |
41.7 A (@V OUT < 24 VDC) |
| Pembagian arus (10 - 100% beban) |
± 5% dari arus maksimum dari 10 sampai 100% beban |
| Regulasi tegangan statis (10 - 100% beban) |
± 0,5% |
| Regulasi Tegangan Dinamis |
± 5,0% untuk variasi beban 10-90% atau 90-10%, waktu pengaturan < 50 ms |
| Tunggu waktu |
> 20 ms; tegangan keluaran > 41 V DC |
| Ripple |
< 200 mV dari puncak ke puncak, bandwidth 30 MHz |
| Perlindungan |
Memblokir OR-diode, bukti sirkuit pendek dan perlindungan suhu tinggi |
| Perlindungan overvoltage, parameter SIL3 |
• Tingkat perlindungan: 30V • PFD = TBS
• Interval uji bukti: 15 tahun • SFF = TBS
• Mengatasi kegagalan komponen ganda
|
| Spesifikasi Lainnya |
| Efisiensi @ nominal input |
92.50 % |
| Isolasi |
3.0 kVAC - input ke output, 1.5 kV AC - input ke bumi & 0.5 kV DC - output ke bumi |
| Alarm: LED merah |
Penutupan listrik rendah, penutupan suhu tinggi dan rendah, kegagalan pengoreksi, overvoltage
penutupan pada output, kegagalan kipas, alarm tegangan rendah, kegagalan bus CAN
|
| Peringatan: LED kuning |
Pengoreksi dalam modus daya derate, Baterai jarak jauh batas arus diaktifkan, Input tegangan dari
kisaran, berkedip pada overvoltage
|
| Operasi normal: LED hijau |
| Relai alarm potensial (biasanya terbuka) |
Membuka pada alarm, pemadaman jaringan dan > 40% dimuat (memberikan redundansi dalam sistem 1+1) ketika
tidak terhubung ke pengontrol
|
| Normal (module berjalan): LED hijau "menyala" |
| Kebisingan akustik |
< 46dBA pada input nominal dan beban penuh |
| MTBF (Telcordia SR-332 Issue I metode III (a)) |
>300 000 (@ Suhu: 25 °C) |
| Suhu operasi |
-40 sampai +85°C (-40 sampai +185°F), kelembaban 5 - 95% RH tidak kondensasi
De-rate daya output linier dari 1000W @ 45°C (113°F) hingga 400W @ 85°C ((185°F)
|
| Suhu penyimpanan |
-40 sampai +85°C (-40 sampai +185°F), kelembaban 0 - 99% RH tidak kondensasi |
| Dimensi [WxHxD] / Berat |
72 x 41,5 x 210mm (2,83 x 1,63 x 8,27 ′′) / < 1 kg (2 lbs) |
| Standar Desain |
| Keamanan listrik |
UL 60950-1, EN 60950-1, IEC 61508 |
| Marinir |
DNV-OS-D202, Ch.2 Sec.4 (DNV2.4): Suhu Cl.B, Kelembaban Cl.B, Getaran Cl.A, EMC Cl.B1) IEC 60945-4th edition |
| EMC |
ETSI EN 300 386 V.1.4.1
EN 61000-6-1 / -2 / -3 / -4 / -5
FCC Bagian 15 Subbagian 109
|
| Lingkungan |
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2)
RoHS (2011/65/EU) dan WEEE (2002/96/EC) sesuai
|
| 1) Kelas B membutuhkan filter eksternal pada input (p/ n 241120.930) |
