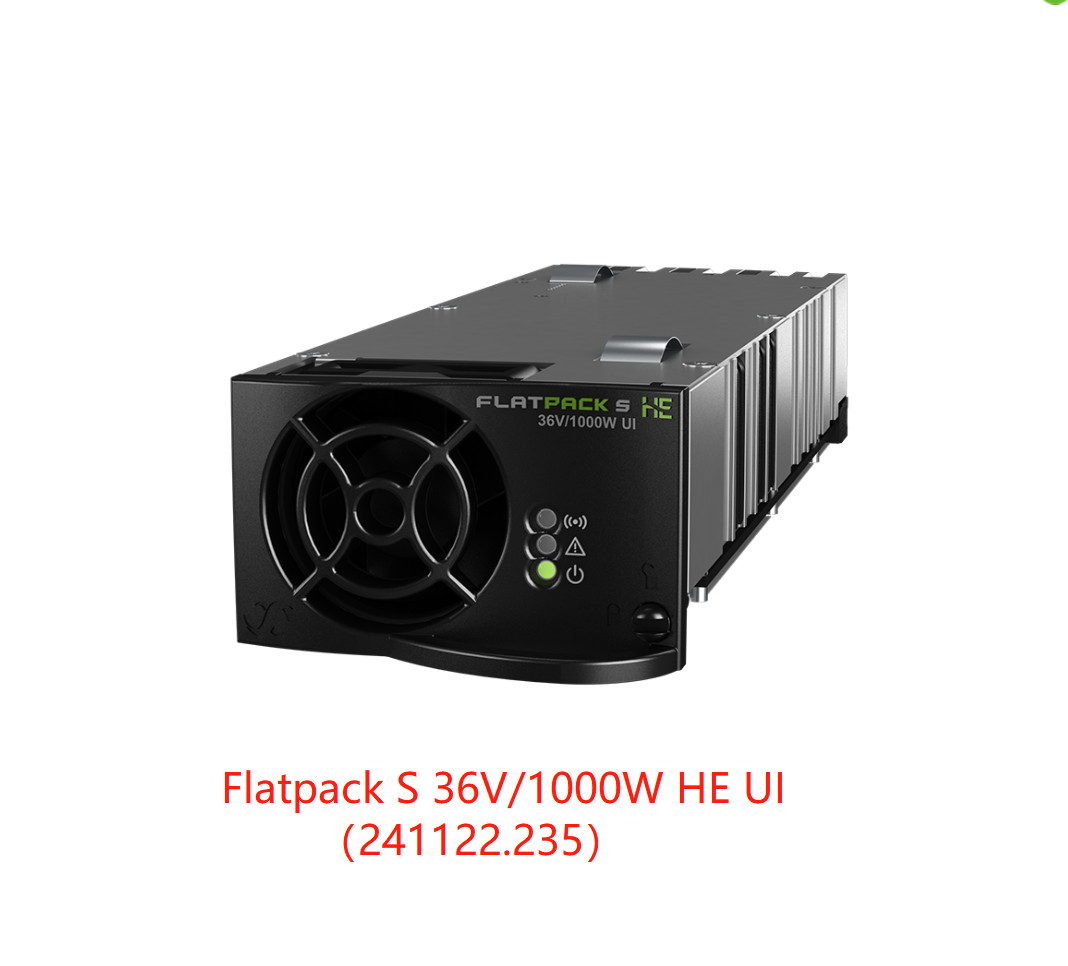

Eltek Flatpack S 36V/1000W HE UI Rectifier Module (Bagian No.: 241123.235)
Flatpack S 36V/1000W HE UI
Aplikasi di pasar-pasar ini membutuhkan sistem tenaga DC yang canggih, andal dan aman.rentang suhu operasi yang luas dan keandalan yang luar biasa dalam rumah kecil 217mm yang dalam.
Kompak dan dapat diandalkan rectifier untuk aplikasi kereta api dan utilitas listrik
Digunakan di rak 3U dengan pengontrol Smartpack S, pengoreksi Flatpack S mencakup aplikasi 2 hingga 8kW menggunakan ruang minimum, kurang dari 18 liter, dan disipasi panas yang rendah.
Fitur utama
- Kecil
- Singkat
- Daya padat, 26 W/inci3
- Efisiensi tinggi
- Perlindungan OR-ing pada output
- Jangkauan input AC dan DC yang luas
- Hot pluggable
- Pengaturan tegangan
- Sertifikasi EMC Kereta Api
- Kepatuhan global (CE, UL)
Parameter:
|
| Model |
36/1000 HE UI |
| Nomor bagian |
241122.235 |
| INPUT DATA |
| Tegangan (nominal) |
185 - 400 VDC/ 185 - 275 VAC |
| Tegangan (rentang operasi) |
85 - 400 VDC/ 85 - 305 VAC |
| Frekuensi |
DC, 16 2/3 Hz, 45 - 66 Hz |
| Arus (maksimal) |
5.9 ADC/ 5,9 ARMS |
| Perlindungan |
Fuse di Positif & Negatif, polaritas terbalik tidak sensitif, shutdown di atas 420 VDC/ 305 VAC |
| Output data |
| Tegangan |
40 VDC |
| Tegangan (jarak yang dapat disesuaikan) |
331) - 45 VDC |
| Kekuatan (maksimum) @ nominal input |
1000 W / 450 W @ 16 2/3 Hz input |
| Daya (maksimum) @ 85 VDC/ 85 VACinput |
440 W / 440 W |
| Saat ini (max cont.) @ nominal input |
27.8 A (@VDi luar< 36 VDC) |
| Waktu tunggu, daya output maksimum |
> 10 ms; tegangan keluaran > 33 VDC |
| Pembagian arus (10 - 100% beban) |
± 5% dari arus maksimum dari 10 sampai 100% beban |
| Regulasi tegangan statis (10 - 100% beban) |
± 0,5% |
| Regulasi Tegangan Dinamis |
± 5,0% untuk variasi beban 10-90% atau 90-10%, waktu pengaturan < 50 ms |
| Ripple |
< 150 mVPP, Bandwidth 30 MHz |
|
Perlindungan
|
ORing FET short circuit proof
Perlindungan suhu tinggi Over tegangan Penutupan
|
| Spesifikasi Lainnya |
| Efisiensi |
> 95% |
|
Isolasi
|
4.2 kVDC- input ke output
2.25 kVDC- input ke bumi 710 VDC- output to earth
|
| Alarm: LED merah |
Tegangan masuk rendah dan tinggi, Penutupan suhu tinggi dan rendah, Gagal koreksi, Penutupan overvoltage pada output, Gagal kipas ketika kipas berhenti, Alarm tegangan output rendah, Gagal bus CAN |
| Peringatan: LED kuning |
Pengoreksi dalam mode power-de-rate, Batas arus output jarak jauh diaktifkan, Tegangan input di luar kisaran, berkedip pada tegangan tinggi, Kehilangan komunikasi CAN dengan pengontrol |
| Operasi normal: LED hijau |
| Relay alarm (NO - terbuka ketika tidak aktif) |
Membuka alarm dan kehilangan tegangan masukan. |
| MTBF (Telcordia Issue 3 & Method II Case L1) |
>2 700 000 (@ Tlingkungan: 25 °C) |
| Suhu operasi (5-95% RH n.second. hum.) |
-40 sampai + 85°C [-40 sampai + 185°F] 45°C [140°F] / 400W @ 85°C [185°F] |
| Suhu penyimpanan |
-40 sampai +85°C (-40 sampai +185°F), kelembaban 0 - 99% RH tidak kondensasi |
| Dimensi [WxHxD] / Berat |
72 x 40 x 217 mm2)(2.84 x 1.57 x 8.54 ¢)2)/ < 850 g (1.9 lbs) |
| Standar Desain |
| Keamanan listrik |
EN 60950-1:2006+A11:2009+A1:2010+A12:2011 |
|
EMC
|
EN 61000-6-1:2007, -6-2:2005, - 6-3:2007 + A1:2010, - 6-4:2007 + A1:2010
EN 50121-1:2015, -2:2015, -4:2015, -5:2015
|
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2), 2-2 (Kelas 2.3) & 2-3 (Kelas 3.2)
RoHS (2011/65/EU) dan WEEE (2012/19/EU) sesuai
|
|
1) operasi siaga terbatas / membutuhkan beberapa beban untuk mencapai tegangan set minimal
2) termasuk kedalaman pegangan adalah 234mm [9.21"] dan tinggi 42mm [1.65"]
|
