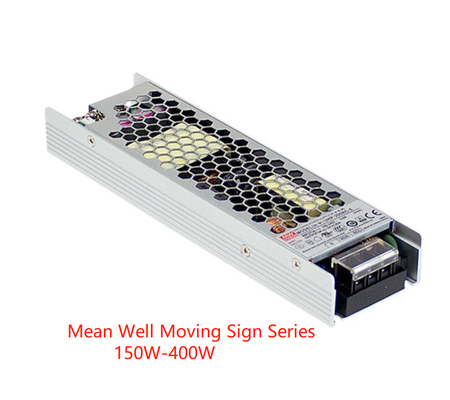

SERI TANDA BERGERAK MEAN WELL 150W- 400W Output Tunggal dengan PFC LSP-150 HSP-200 UHP-200A HSP-300
SERI TANDA BERGERAK MEAN WELL 150W- 400W Output Tunggal dengan PFC LSP-150 HSP-200 UHP-200A HSP-300
Fitur:
Ringan dan profil rendah
Cocok untuk aplikasi tanda bergerak dengan efisiensi tinggi
Lapisan konformal (seri HSP, HDP, NEL, HSN)
Semi-potted dan desain tahan terhadap percikan hujan (Seri ERP)
Parameter :
| MODEL |
LSP-160 -3.3 |
LSP-160 -4.2 |
LSP-160 -5 |
LSP-160-12 |
LSP-160-24 |
LSP-160-36 |
LSP-160-48 |
|
OUTPUT
|
TEGANGAN DC |
3.3V |
4.2V |
5V |
12V |
24V |
36V |
48V |
| ARUS TERUKUR |
32A |
32A |
32A |
13.5A |
6.75A |
4.5A |
3.4A |
| DAYA TERUKUR(konveksi) |
105.6W |
134.4W |
160W |
162W |
162W |
162W |
163.2W |
| RIPI & NOISE (maks.) Catatan.2 |
200mVp-p |
200mVp-p |
200mVp-p |
240mVp-p |
240mVp-p |
240mVp-p |
300mVp-p |
| RENTANG PENYESUAIAN TEGANGAN |
3.2~3.5V |
4~4.5V |
4.7~5.3V |
11.4~12.6V |
22.8~25.2V |
34.2~37.8V |
45.6~50.4V |
| TOLERANSI TEGANGAN Catatan.3 |
±2.0% |
±2.0% |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| REGULASI GARIS |
±0.5% |
±0.5% |
±0.5% |
±0.3% |
±0.3% |
±0.3% |
±0.3% |
| REGULASI BEBAN |
±1.0% |
±1.0% |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| WAKTU PENYIAPAN, NAIK |
2000ms, 80ms/230VAC 3000ms, 80ms/115VAC pada beban penuh |
| WAKTU TAHAN (Typ.) |
10ms/230VAC 10ms/115VAC |
|
INPUT
|
TEGANGAN RENTANG Catatan.4 |
100 ~ 264VAC 141 ~ 370VDC |
| RENTANG FREKUENSI |
47 ~ 63Hz |
| FAKTOR DAYA (Typ.) |
PF≥0.94/230VAC PF≥0.98/115VAC pada beban penuh |
| EFISIENSI (Typ.) |
87.5% |
88.5% |
89.5% |
92.5% |
93.5% |
93.5% |
93.5% |
| ARUS AC (Typ.) |
2.2A/115VAC 1.1A/230VAC |
| ARUS MASUK (Typ.) |
Mulai dingin 45A/115VAC 85A/230VAC |
| ARUS KEBOCORAN |
<0.75mA / 240VAC |
|
PERLINDUNGAN
|
SIRKUIT PENDEK |
Perlindungan cegukan, pulih secara otomatis setelah kondisi kesalahan dihilangkan |
| KELEBIHAN BEBAN |
110~140% daya output terukur |
| Jenis perlindungan : Pembatasan arus konstan, peningkatan beban terus-menerus akan menjadi perlindungan cegukan, pulih secara otomatis setelah kondisi kesalahan dihilangkan |
|
TEGANGAN LEBIH
|
3.8~ 4.6V |
4.62 ~ 5.46V |
5.75 ~ 6.75V |
13.2 ~ 15.6V |
26.4 ~ 31.2V |
39.6 ~46.8V |
52.8 ~ 62.4V |
| Jenis perlindungan : Matikan tegangan O/P, nyalakan kembali untuk memulihkan |
| SUHU LEBIH |
Matikan tegangan O/P, nyalakan kembali untuk memulihkan setelah suhu turun |
|
FUNGSI
|
BERBAGI ARUS |
Silakan merujuk ke Manual Fungsi |
| SINYAL DC OK |
Peringkat kontak (maks.): Beban resistif 15Vdc/10mA |
|
LINGKUNGAN
|
SUHU KERJA. |
-30 ~ +70℃(Lihat “Kurva Penurunan Nilai") |
| KELEMBABAN KERJA |
20 ~ 90% RH non-kondensasi |
| SUHU PENYIMPANAN, KELEMBABAN |
-40 ~ +85℃, 10 ~ 95% RH non-kondensasi |
| KOEFISIEN SUHU |
±0.03%/℃ (0 ~ 50℃) |
| GETARAN |
10 ~ 500Hz, 5G 10 menit./1 siklus, 60 menit. masing-masing sepanjang sumbu X, Y, Z |
|
KESELAMATAN & EMC
(Catatan.6)
|
STANDAR KESELAMATAN |
UL62368,TUV BS EN/EN62368, CCC GB4943, EAC TP TC 004, BSMI CNS14336-1 disetujui, Desain mengacu pada BS EN/EN60335-1 |
| TEGANGAN TAHAN |
I/P-O/P:3.75KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC |
| RESISTANSI ISOLASI |
I/P-O/P, I/P-FG,O/P-FG:100M Ohm/500VDC/25℃/ 70%RH |
| EMISI EMC |
Kepatuhan terhadap BS EN/EN55032,GB9254,Kelas B, BS EN/EN55014,BS EN/EN61000-3-2,-3,EAC TP TC 020,BSMI CNS13438 |
| KEKEBALAN EMC |
Kepatuhan terhadap BS EN/EN61000-4-2,3,4,5,6,8,11;BS EN/EN61000-6-2 (BS EN/EN50082-2), tingkat industri berat, EAC TP TC 020 |
|
LAINNYA
|
MTBF |
2092.7K jam min. Telcordia TR/SR-332(Bellcore) ;282.7K jam min. MIL-HDBK-217F (25℃) |
| DIMENSI |
194*55*20mm (P*L*T) |
| PENGEMASAN |
0.356kg;30pcs/11.68kg/0.6CUFT |
|
CATATAN
|
1. Semua parameter yang TIDAK disebutkan secara khusus diukur pada input 230VAC, beban terukur, dan suhu sekitar 25℃.
2. Ripple & noise diukur pada bandwidth 20MHz dengan menggunakan kabel twisted pair 12" yang diakhiri dengan kapasitor paralel 0.1uf & 47uf.
3. Toleransi: termasuk toleransi pengaturan, regulasi saluran, dan regulasi beban.
4. Penurunan nilai mungkin diperlukan di bawah tegangan input rendah. Silakan periksa kurva penurunan nilai untuk detail lebih lanjut.
5. Penurunan suhu sekitar sebesar 5℃/1000m diperlukan untuk ketinggian pengoperasian lebih dari 2000m (6500 kaki)
6. Catu daya dianggap sebagai komponen yang akan dipasang ke dalam peralatan akhir. Peralatan akhir harus dikonfirmasi ulang bahwa itu
masih memenuhi arahan EMC. Untuk panduan tentang cara melakukan pengujian EMC ini, silakan merujuk ke “Pengujian EMI dari catu daya komponen.”
(sebagaimana tersedia di http://www.meanwell.com)
