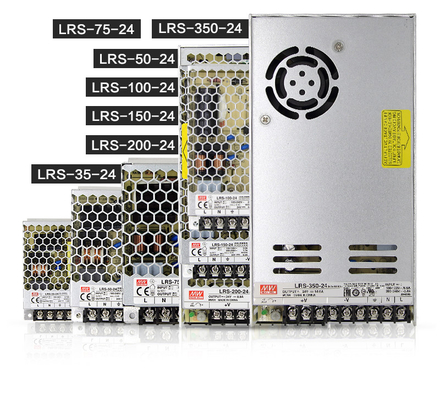

Penyearah Seri Mean Well LRS 50W Catu Daya Switching Output Tunggal LRS-50-5 LRS-50-12 Seri LRS dari 35W- 350W
Fitur :
Aplikasi :
Deskripsi:
LRS-50 memiliki fungsi perlindungan lengkap dan kemampuan anti getaran 5G.
Ini sesuai dengan peraturan keselamatan internasional.
Seri LRS-50 berfungsi sebagai solusi catu daya dengan harga yang tinggi untuk kinerja untuk berbagai aplikasi industri.
Teknis
MODEL | LRS-50-3.3 | LRS-50-5 | LRS-50-12 | LRS-50-15 | LRS-50-24 | LRS-50-36 | LRS-50-48 | ||
OUTPUT |
DC VOLTAGE | 3.3V | 5V | 12V | 15V | 24V | 36V | 48V | |
RATED CURRENT | 10A | 10A | 4.2A | 3.4A | 2.2A | 1.45A | 1.1A | ||
CURRENT RANGE | 0 ~ 10A | 0 ~ 10A | 0 ~ 4.2A | 0 ~ 3.4A | 0 ~ 2.2A | 0 ~ 1.45A | 0 ~ 1.1A | ||
RATED POWER | 33W | 50W | 50.4W | 51W | 52.8W | 52.2W | 52.8W | ||
RIPPLE & NOISE (maks.) Catatan.2 | 80mVp-p | 80mVp-p | 120mVp-p | 120mVp-p | 150mVp-p | 200mVp-p | 200mVp-p | ||
VOLTAGE ADJ. RANGE | 2.97 ~ 3.6V | 4.5 ~ 5.5V | 10.2 ~ 13.8V | 13.5 ~ 18V | 21.6 ~ 28.8V | 32.4 ~ 39.6V | 43.2 ~ 52.8V | ||
VOLTAGE TOLERANCE Catatan.3 | ±3.0% | ±2.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ±1.0% | ||
LINE REGULATION Note.4 | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||
LOAD REGULATION Note.5 | ±2.0% | ±1.0% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ±0.5% | ||
SETUP, RISE TIME | 1000ms, 30ms/230VAC 2000ms,30ms/115VAC pada beban penuh | ||||||||
HOLD UP TIME (Typ.) | 30ms/230VAC 12ms/115VAC pada beban penuh | ||||||||
INPUT |
VOLTAGE RANGE | 85 ~ 264VAC 120 ~ 373VDC | |||||||
FREQUENCY RANGE | 47 ~ 63Hz | ||||||||
EFFICIENCY (Typ.) | 80% | 83% | 86% | 88% | 88% | 89% | 90% | ||
AC CURRENT (Typ.) | 0.95A/115VAC 0.56A/230VAC | ||||||||
INRUSH CURRENT (Typ.) | COLD START 45A/230VAC | ||||||||
LEAKAGE CURRENT | <0.75mA / 240VAC | ||||||||
PROTECTION |
OVER LOAD | 110 ~ 150% daya keluaran terukur | |||||||
Jenis perlindungan : Mode cegukan, pulih secara otomatis setelah kondisi kesalahan dihilangkan | |||||||||
OVER VOLTAGE | 3.8 ~ 4.45V | 5.9~ 7.3V | 13.8 ~ 17.2V | 18.75 ~ 25.75V | 28.8 ~ 36.6V | 41.4 ~ 51.6V | 55.2 ~ 67.8V | ||
Jenis perlindungan : Matikan tegangan o/p, nyalakan kembali untuk memulihkan | |||||||||
ENVIRONMENT |
WORKING TEMP. | -30 ~ +70℃ (Lihat "Kurva Penurunan Nilai") | |||||||
WORKING HUMIDITY | 20 ~ 90% RH non-kondensasi | ||||||||
STORAGE TEMP., HUMIDITY | -40 ~ +85℃, 10 ~ 95% RH non-kondensasi | ||||||||
TEMP. COEFFICIENT | ±0.03%/℃ (0 ~ 50℃) | ||||||||
VIBRATION | 10 ~ 500Hz, 5G 10 menit./1 siklus, 60 menit. masing-masing sepanjang sumbu X, Y, Z | ||||||||
OVER VOLTAGE CATEGORY | Ⅲ; Kepatuhan terhadap BS EN/EN61558, BS EN/EN50178, BS EN/EN60664-1, BS EN/EN62477-1; ketinggian hingga 2000 meter | ||||||||
SAFETY & EMC (Note 9) |
SAFETY STANDARDS |
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2- 16 ,CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004, AS/NZS 60950.1(by CB),KC K60950-1(hanya untuk LRS-50-12/24), BIS IS13252(Bagian1): 2010/IEC 60950-1: 2005 disetujui | |||||||
WITHSTAND VOLTAGE | I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC | ||||||||
ISOLATION RESISTANCE | I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25℃/ 70% RH | ||||||||
EMC EMISSION | Kepatuhan terhadap BS EN/EN55032 (CISPR32) Kelas B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32 ,KN35(hanya untuk LRS-50-12/24) | ||||||||
EMC IMMUNITY | Kepatuhan terhadap BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), tingkat industri berat, EAC TP TC 020,KC KN32,KN35(hanya untuk LRS-50-12/24) | ||||||||
OTHERS |
MTBF | 3149.8K jam min. Telcordia SR-332 (Bellcore) ; 561.6K jam min. MIL-HDBK-217F (25℃) | |||||||
DIMENSION | 99*82*30mm (P*L*T) | ||||||||
PACKING | 0.23Kg; 60pcs/14.8Kg/0.88CUFT | ||||||||
NoTE |
1. Semua parameter yang tidak disebutkan secara khusus diukur pada input 230VAC, beban terukur, dan suhu sekitar 25℃. 2. Ripple & noise diukur pada bandwidth 20MHz dengan menggunakan sepasang kabel terpilin 12" yang diakhiri dengan kapasitor paralel 0.1uf & 47uf. 3. Toleransi : termasuk toleransi pengaturan, regulasi saluran, dan regulasi beban. 4. Regulasi saluran diukur dari saluran rendah ke saluran tinggi pada beban terukur. 5. Regulasi beban diukur dari 0% hingga 100% beban terukur. 6. Panjang waktu pengaturan diukur pada awal dingin pertama. Menghidupkan/mematikan catu daya dengan sangat cepat dapat menyebabkan peningkatan waktu pengaturan. 7. 3.3V,5V ketika faktor beban 0~50%, daya switching berkurang dengan operasi burst, yang akan menyebabkan riak dan noise riak melampaui spesifikasi. 8. Penurunan suhu sekitar sebesar 5℃/1000m diperlukan untuk ketinggian pengoperasian lebih dari 2000m (6500 kaki). 9. Catu daya dianggap sebagai komponen yang akan dipasang ke dalam peralatan akhir. Semua pengujian EMC telah dilakukan dengan memasang unitFon pada pelat logam 360mmG360mm dengan ketebalan 1mm. Peralatan akhir harus dikonfirmasi ulang bahwa ia masih memenuhi arahan EMC. Untuk panduan tentang cara melakukan pengujian EMC ini, silakan merujuk ke ·Pengujian EMl catu daya komponen." (sebagaimana tersedia di http://www.meanwell.com) ※ Penafian Tanggung Jawab Produk: Untuk informasi terperinci, silakan merujuk ke https://www.meanwell.com/serviceDisclaimer.aspx |
