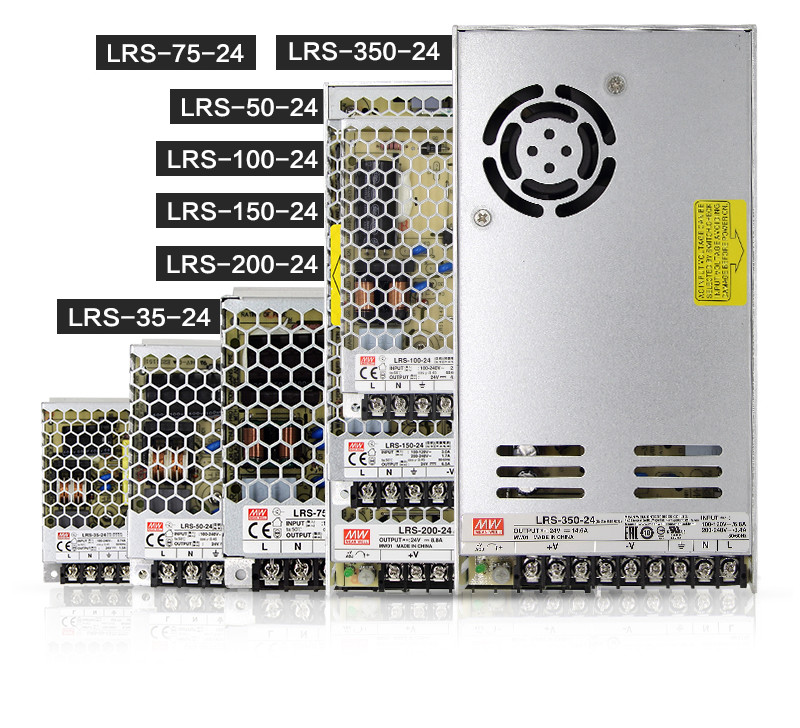

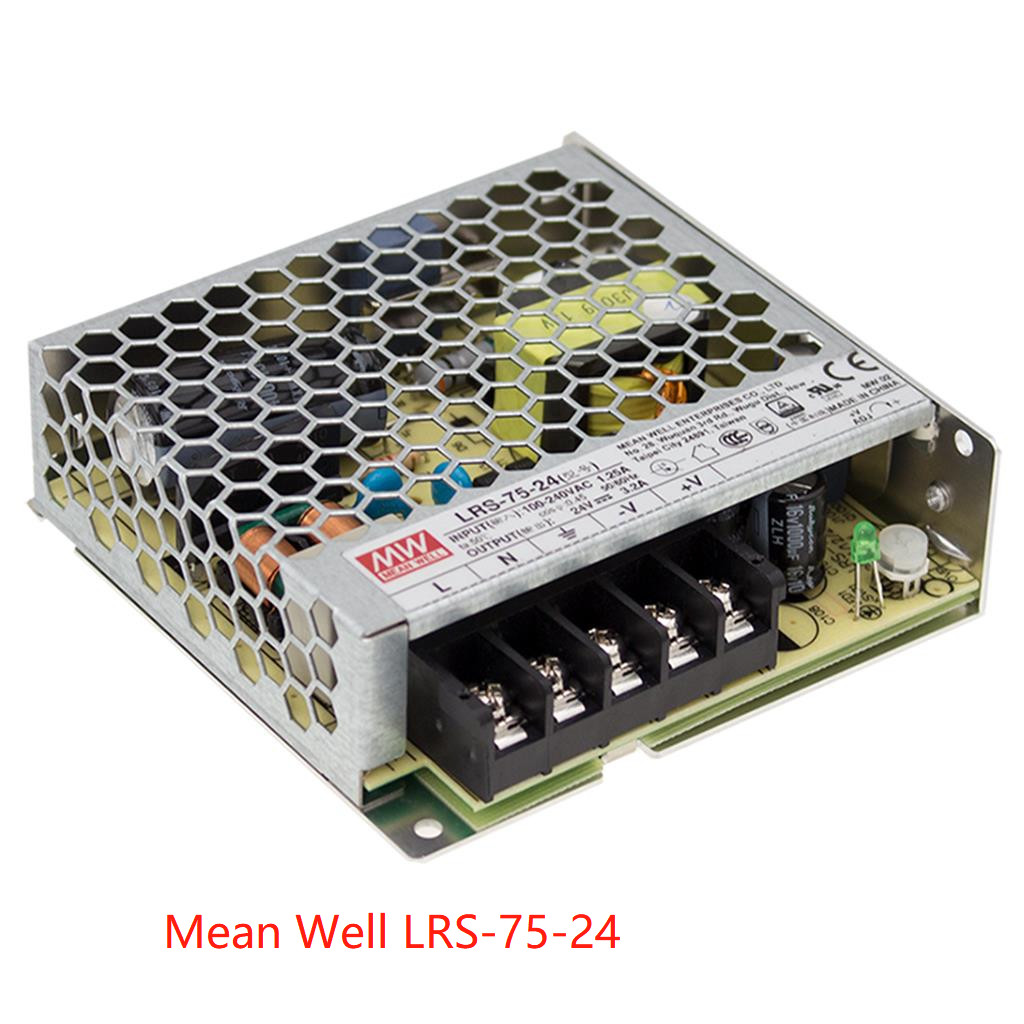

Penyearah Seri Mean Well LRS 75W Catu Daya Switching Output Tunggal LRS-75-5 LRS-75-24 LRS-75-15 LRS-75-36
Fitur:
- Input AC Universal / Rentang Penuh
- Tahan lonjakan input 300Vac selama 5 detik
- Konsumsi daya tanpa beban ＜0.3W
- Ukuran kecil dan profil rendah 1U
- Suhu pengoperasian tinggi hingga 70 derajat
- Proyeksi: Hubungan pendek / Kelebihan beban / tegangan berlebih
- Pendinginan dengan konveksi udara bebas
- Kepatuhan terhadap IEC/BC/EN/EN60335-1(PD3) dan IEC/BS EN/EN61558-1,2-16 untuk peralatan rumah tangga
- Ketinggian pengoperasian hingga 5000 meter (Catatan.8)
- Tahan uji getaran 5G
- Efisiensi tinggi. umur panjang dan keandalan tinggi
- Indikasi LED untuk daya menyala
- Kategori tegangan berlebih
- Uji bakar beban penuh 100%
- Garansi 3 tahun
Aplikasi:
- Mesin otomatisasi industri
- Sistem kontrol industri
- Peralatan mekanik dan listrik
- Instrumen elektronik, peralatan atau perangkat
- Peralatan rumah tangga
Deskripsi:
Seri LRS-75 adalah catu daya tipe tertutup output tunggal 75W dengan desain profil rendah 30mm, Mengadopsi input 85-264Vac rentang penuh, seluruh seri menyediakan saluran tegangan output 5V 12V.15V,24V,36V dan 48V
Selain efisiensi tinggi hingga 91,5%, desain casing jaring logam meningkatkan pembuangan panas LRS-75 sehingga seluruh seri beroperasi dari -30° hingga 70 ° di bawah konveksi udara tanpa kipas.
Menghasilkan konsumsi daya tanpa beban yang sangat rendah (kurang dari 0,3W), memungkinkan sistem akhir untuk dengan mudah memenuhi persyaratan energi di seluruh dunia.
LRS-75 memiliki fungsi perlindungan lengkap dan kemampuan anti getaran 5G.
Ini sesuai dengan peraturan keselamatan internasional.
Seri LRS-75 berfungsi sebagai solusi catu daya harga terhadap kinerja tinggi untuk berbagai aplikasi industri.
Teknis
| MODEL |
LRS-75-5 |
LRS-75-12 |
LRS-75-15 |
LRS-75-24 |
LRS-75-36 |
LRS-75-48 |
|
OUTPUT
|
TEGANGAN DC |
5V |
12V |
15V |
24V |
36V |
48V |
| ARUS TERUKUR |
14A |
6A |
5A |
3.2A |
2.1A |
1.6A |
| RENTANG ARUS |
0 ~ 14A |
0 ~ 6A |
0 ~ 5A |
0 ~ 3.2A |
0 ~ 2.1A |
0 ~ 1.6A |
| DAYA TERUKUR |
70W |
72W |
75W |
76.8W |
75.6W |
76.8W |
| RIPI & NOISE (maks.)Catatan.2 |
100mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
200mVp-p |
| RENTANG PENYESUAIAN TEGANGAN |
4.5 ~ 5.5V |
10.2 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 28.8V |
32.4 ~ 39.6V |
43.2 ~ 52.8V |
| TEGANGANTOLERANSI Catatan.3 |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
| REGULASI GARISCatatan.4 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| REGULASI BEBANCatatan.5 |
±1.0% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| PENGATURAN, WAKTU NAIK |
500ms, 30ms/230VAC 500ms,30ms/115VAC pada beban penuh |
| WAKTU TAHAN (Typ.) |
60ms/230VAC 12ms/115VAC pada beban penuh |
|
INPUT
|
RENTANG TEGANGAN |
85 ~ 264VAC 120 ~ 373VDC |
| RENTANG FREKUENSI |
47 ~ 63Hz |
| EFISIENSI (Typ.) |
86.5% |
89% |
89% |
90% |
91.5% |
91.5% |
| ARUS AC (Typ.) |
1.4A/115VAC 0.85A/230VAC |
| ARUS MASUK (Typ.) |
MULAI DINGIN 65A/230VAC |
| ARUS KEBOCORAN |
<0.75mA / 240VAC |
|
PERLINDUNGAN
|
KELEBIHAN BEBAN |
110 ~ 150% daya output terukur |
| Jenis perlindungan: Mode cegukan, pulih secara otomatis setelah kondisi kesalahan dihilangkan |
| TEGANGAN LEBIH |
5.75 ~ 6.75V |
13.8 ~ 16.2V |
18.75 ~ 21.75V |
28.8 ~ 33.6V |
41.4 ~ 48.6V |
55.2 ~ 64.8V |
| Jenis perlindungan: Matikan tegangan o/p, nyalakan kembali untuk memulihkan |
|
LINGKUNGAN
|
SUHU KERJA. |
-30 ~ +70℃ (Lihat "Kurva Penurunan Nilai") |
| KELEMBABAN KERJA |
20 ~ 90% RH non-kondensasi |
| SUHU PENYIMPANAN, KELEMBABAN |
-40 ~ +85℃, 10 ~ 95% RH non-kondensasi |
| KOEFISIEN SUHU |
±0.03%/℃ (0 ~ 50℃) |
| GETARAN |
10 ~ 500Hz, 5G 10 menit./1 siklus, 60 menit. masing-masing sepanjang sumbu X, Y, Z |
| KATEGORI TEGANGAN LEBIH |
Ⅱ; Kepatuhan terhadap BS EN/EN61558, BS EN/EN50178,BS EN/EN60664-1, BS EN/EN62477-1;
ketinggian hingga 2000 meter
|
|
KESELAMATAN& EMC
(Catatan 8)
|
STANDAR KESELAMATAN
|
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004,AS/NZS 62368.1(oleh CB),KC K60950-1(hanya untuk LRS-75-12/24), BIS IS13252(Bagian1):
2010/IEC 60950-1: 2005 disetujui
|
| TEGANGAN TAHAN |
I/P-O/P:4KVAC I/P-FG:2KVAC O/P-FG:1.25KVAC |
| RESISTANSI ISOLASI |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm/500VDC / 25℃/ 70% RH |
| EMISI EMC |
Kepatuhan terhadap BS EN/EN55032 (CISPR32) Kelas B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35(hanya untuk LRS-75-12/24) |
| KEKEBALAN EMC |
Kepatuhan terhadap BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000EAC TP TC 020,KC Kn32,
KN35(hanya untuk LRS-75-12/24)
|
|
LAINNYA
|
MTBF |
3334.3K jam min. Telcordia SR-332 (Bellcore) ; 667.2K jam min. MIL-HDBK-217F (25℃) |
| DIMENSI |
99*97*30mm (P*L*T) |
| PENGEMASAN |
0.25Kg ; 45pcs/ 12.25Kg/ 0.77CUFT |
| CATATAN |
1. Semua parameter yang TIDAK disebutkan secara khusus diukur pada input 230VAC, beban terukur, dan 25℃ suhu sekitar.
2. Ripple & noise diukur pada bandwidth 20MHz dengan menggunakan kabel twisted pair 12" yang diakhiri dengan kapasitor paralel 0.1uf & 47uf.
|
|
3. Toleransi: termasuk toleransi pengaturan, regulasi saluran, dan regulasi beban. |
|
4. Regulasi saluran diukur dari saluran rendah ke saluran tinggi pada beban terukur. |
|
5. Regulasi beban diukur dari 0% hingga 100% beban terukur. |
|
6. Panjang waktu pengaturan diukur pada awal dingin pertama. Menghidupkan/mematikan catu daya dengan sangat cepat dapat menyebabkan peningkatan pengaturan |
|
waktu. |
|
7. Penurunan suhu sekitar sebesar 5℃/1000m diperlukan untuk ketinggian pengoperasian lebih dari 2000m (6500 kaki). |
|
8. Catu daya dianggap sebagai komponen yang akan dipasang ke dalam peralatan akhir. Semua pengujian EMC telah dilakukan dengan |
|
memasang unit pada pelat logam 360mm*360mm dengan ketebalan 1mm. Peralatan akhir harus dikonfirmasi ulang bahwa itu masih memenuhi |
|
arahan EMC. Untuk panduan tentang cara melakukan pengujian EMC ini, silakan merujuk ke “Pengujian EMI catu daya komponen.” |
|
(seperti yang tersedia di http://www.meanwell.com) |
|
※ Penafian Tanggung Jawab Produk: Untuk informasi terperinci, silakan merujuk ke https://www.meanwell.com/serviceDisclaimer.aspx |
