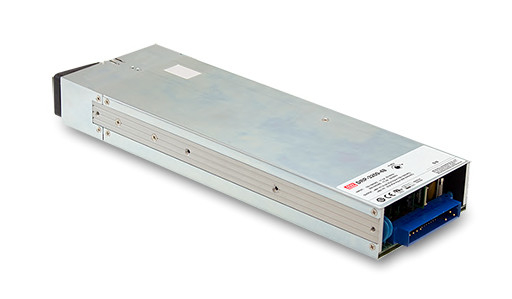

Mean Well Seri DPR 3200W DPR-3200-24 DPR-3200-48 DHP-1UT DBR-3200
Watt :
3200
Fitur :
Solusi ujung depan yang dapat dipasang di rak lengkap: penyearah dan pengisi daya
Profil rendah 1U
Rak rak 19 inci tersedia
Teknis
| MODEL |
DRP-3200-24 |
DRP-3200-48 |
|
OUTPUT
|
TEGANGAN DC |
24V |
48V |
| ARUS TERUKUR |
133A |
67A |
| RENTANG ARUS |
0 ~ 133A |
0 ~ 67A |
| DAYA TERUKUR |
3192W |
3216W |
| RIPI & NOISE (maks.) Catatan.2,3 |
300mVp-p |
480mVp-p |
| RENTANG PENYESUAIAN TEGANGAN |
23.5 ~ 30V |
47.5 ~ 58.8V |
| TOLERANSI TEGANGAN Catatan.4 |
±1.0% |
±1.0% |
| REGULASI GARIS |
±0.5% |
±0.5% |
| REGULASI BEBAN |
±0.5% |
±0.5% |
| SETUP, WAKTU NAIK |
1500ms, 60ms/230VAC pada beban penuh |
| WAKTU TAHAN (Typ.) |
16ms / 230VAC pada beban 75% 9ms / 230VAC pada beban penuh |
|
INPUT
|
TEGANGAN RENTANG Catatan.5 |
90 ~ 264VAC 127 ~ 370VDC |
| RENTANG FREKUENSI |
47 ~ 63Hz |
| FAKTOR DAYA (Typ.) |
0.97/230VAC pada beban penuh |
| EFISIENSI (Typ.) Catatan.6 |
93.5% |
94.5% |
| AC ARUS (Typ.) Catatan.5 |
17A/230VAC |
| ARUS MASUK (Typ.) |
MULAI DINGIN 55A/230VAC |
| ARUS KEBOCORAN |
<1.5mA / 230VAC |
|
PERLINDUNGAN
|
KELEBIHAN BEBAN
|
105 ~ 115% arus terukur |
| Jenis perlindungan : Pembatasan arus konstan, matikan tegangan O/P setelah 5 detik. Setelah tegangan O/P turun, nyalakan kembali untuk memulihkan |
|
TEGANGAN LEBIH
|
31.5 ~ 37.5V |
63 ~ 75V |
| Jenis perlindungan : Matikan tegangan o/p, nyalakan kembali untuk memulihkan |
| SUHU LEBIH |
Matikan tegangan o/p, pulih secara otomatis setelah suhu turun |
|
FUNGSI
|
TEGANGAN OUTPUT DAPAT DIPROGRAM(PV)
|
Penyesuaian tegangan output diizinkan hingga 50 ~ 125% dari tegangan output nominal Silakan lihat Manual Fungsi di halaman berikut |
| TINGKAT ARUS KONSTAN DAPAT DIPROGRAM(PC) |
Penyesuaian tingkat arus konstan diizinkan hingga 20 ~ 100% dari arus terukur. Silakan lihat Manual Fungsi di halaman berikut |
| REMOTE ON-OFF CONTROL |
Dengan sinyal listrik atau kontak kering Power ON:pendek Power OFF:buka. Silakan lihat Manual Fungsi di halaman berikut |
| REMOTE SENSE |
Kompensasi penurunan tegangan pada kabel beban hingga 0.5V. Silakan lihat Manual Fungsi di halaman berikut |
| DAYA TAMBAHAN |
5V @ 0.3A, toleransi ±10%, riak 150mVp-p, 12V @ 0.8A, toleransi ±10%, riak 450mVp-p |
| SINYAL ALARM |
Output sinyal TTL terisolasi untuk T-Alarm, AC-OK dan DC-OK. Silakan lihat Manual Fungsi di halaman berikut |
|
LINGKUNGAN
|
SUHU KERJA. |
-30 ~ +70℃ (Lihat "Kurva Penurunan Nilai") |
| KELEMBABAN KERJA |
20 ~ 90% RH non-kondensasi |
| SUHU PENYIMPANAN, KELEMBABAN |
-40 ~ +85℃, 10 ~ 95% RH non-kondensasi |
| KOEFISIEN SUHU |
±0.03%/℃ (0 ~ 50℃) |
| GETARAN |
10 ~ 500Hz, 2G 10 menit./1 siklus, 60 menit. masing-masing sepanjang sumbu X, Y, Z |
|
KESELAMATAN & EMC
(Catatan 9)
|
STANDAR KESELAMATAN |
UL62368-1, CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 disetujui |
| TEGANGAN TAHAN |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:1.5KVAC |
| RESISTANSI ISOLASI |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25℃/ 70% RH |
|
EMISI EMC
|
Parameter |
Standar |
Tingkat Uji / Catatan |
| Konduksi |
BS EN/EN55032 (CISPR32) |
Kelas B |
| Radiasi |
BS EN/EN55032 (CISPR32) |
Kelas A |
| Arus Harmonik |
BS EN/EN61000-3-2 |
----- |
| Kedipan Tegangan |
BS EN/EN61000-3-3 |
----- |
|
KEKEBALAN EMC
|
BS EN/EN55024, BS EN/EN61000-6-2 |
| Parameter |
Standar |
Tingkat Uji / Catatan |
| ESD |
BS EN/EN61000-4-2 |
Level 3, udara 8KV ; Level 2, kontak 4KV |
| Radiasi |
BS EN/EN61000-4-3 |
Level 3 |
| EFT / Burst |
BS EN/EN61000-4-4 |
Level 3 |
| Lonjakan |
BS EN/EN61000-6-2 |
2KV/Line-Line 4KV/Line-Earth |
| Konduksi |
BS EN/EN61000-4-6 |
Level 3 |
| Medan Magnet |
BS EN/EN61000-4-8 |
Level 4 |
| Penurunan dan Interupsi Tegangan |
BS EN/EN61000-4-11 |
>95% penurunan 0.5 periode, 30% penurunan 25 periode,
>95% interupsi 250 periode
|
|
LAINNYA
|
MTBF |
535.5K jam min. Telcordia SR-332 (Bellcore) ; 44.6K jam min. MIL-HDBK-217F (25℃) |
| DIMENSI |
325*107*41mm (P*L*T) |
| PENGEMASAN |
2.65Kg;4pcs/11.6Kg/0.87CUFT |
| CATATAN |
1. Semua parameter yang TIDAK disebutkan secara khusus diukur pada input 230VAC, beban terukur, dan suhu sekitar 25℃.
2. Ripple & noise diukur pada bandwidth 20MHz dengan menggunakan kabel twisted pair 12" yang diakhiri dengan kapasitor paralel 0.1uf & 47uf.
3. Di bawah aplikasi beban variabel atau pengoperasian paralel, riak tegangan output mungkin lebih tinggi dari SPEC pada kondisi beban ringan. Ini akan kembali ke tingkat riak normal setelah beban output lebih dari 5%.
4. Toleransi : termasuk toleransi pengaturan, regulasi saluran, dan regulasi beban.
5. Penurunan nilai mungkin diperlukan di bawah tegangan input rendah. Silakan periksa kurva penurunan nilai untuk detail lebih lanjut.
6. Efisiensi diukur pada beban 75%.
7. Jika menggunakan sinyal PV untuk menyesuaikan Vo, dalam kondisi pengoperasian tertentu, noise riak Vo mungkin sedikit melebihi peringkat yang ditentukan dalam spesifikasi ini.
8. Output akan mati setelah tegangan O/P di bawah < 80% dari Vset selama 5 detik, nyalakan kembali untuk memulihkan.
9. Catu daya dianggap sebagai komponen yang akan dipasang ke dalam peralatan akhir. Semua pengujian EMC telah dilakukan dengan memasang unit pada pelat logam 600mm*900mm dengan ketebalan 1mm. Peralatan akhir harus dikonfirmasi ulang bahwa ia masih memenuhi arahan EMC. Untuk panduan tentang cara melakukan pengujian EMC ini, silakan lihat “Pengujian EMI catu daya komponen.” (sebagaimana tersedia di http://www.meanwell.com)
10. Penurunan suhu sekitar sebesar 3.5℃/1000m dengan model tanpa kipas dan 5℃/1000m dengan model kipas untuk ketinggian pengoperasian lebih dari 2000m(6500ft}.
