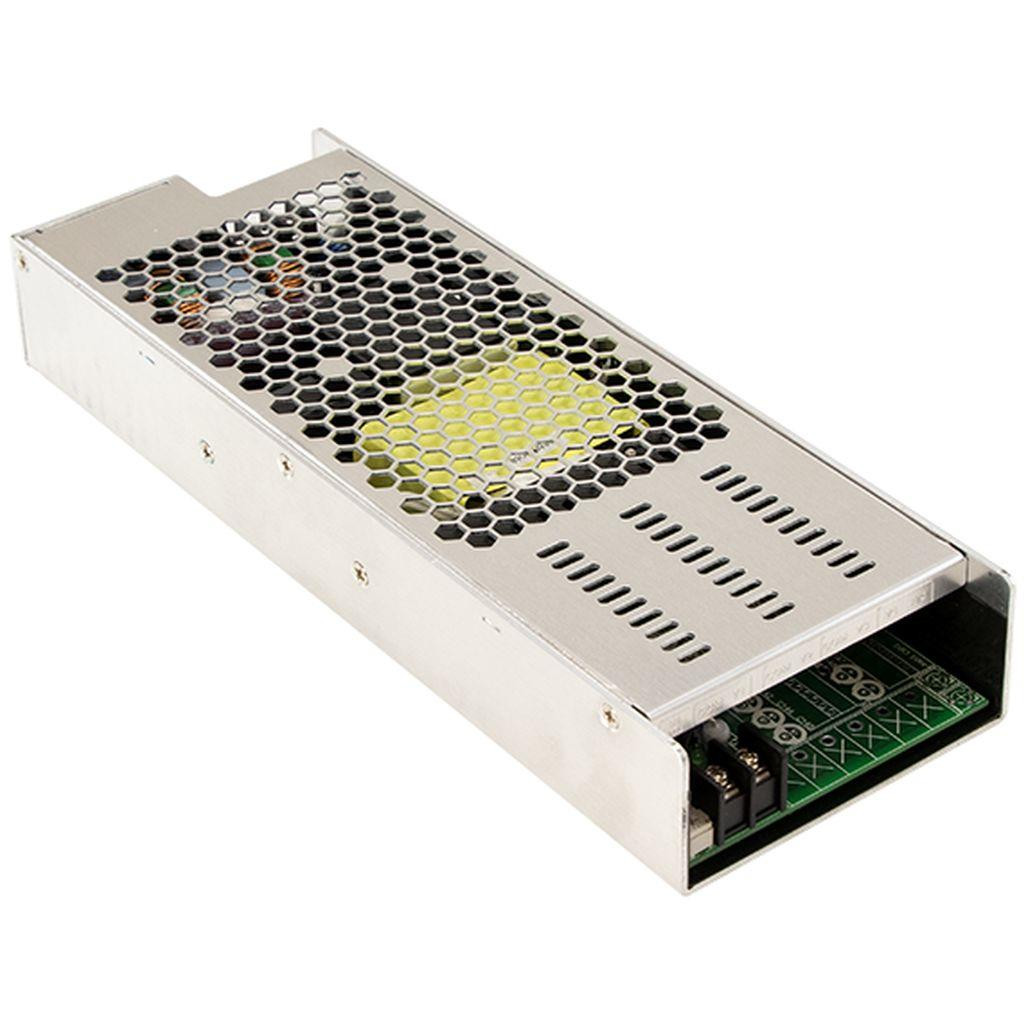

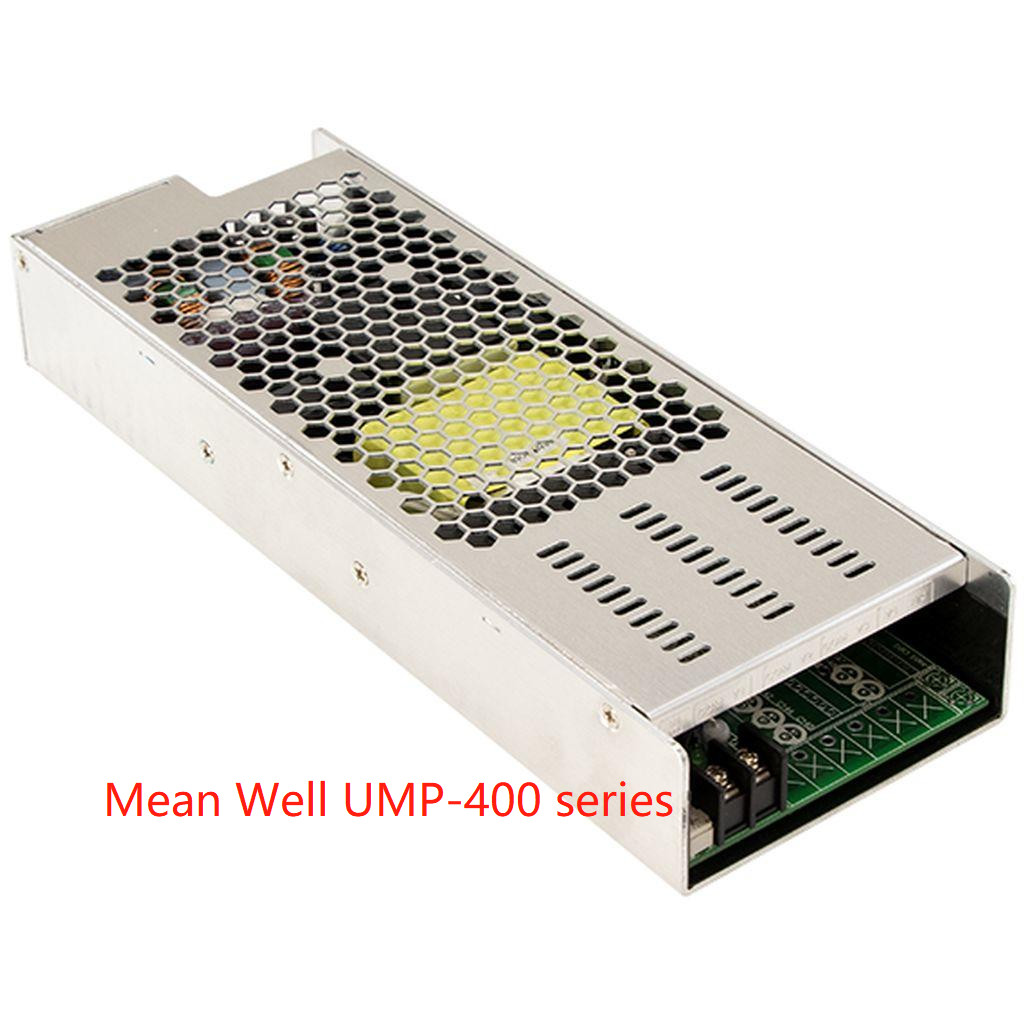

| MODEL |
UMP-400-24 |
UMP-400-48 |
|
OUTPUT TUNGGAL
(Model standar)
|
TEGANGAN DC |
24V |
48V |
| TERPERINGKAT SAAT INI |
16.7A |
8.3A |
| DAYA OUTPUT TERPERINGKAT |
400W maks. |
| ADJ TEGANGANJANGKAUAN |
22.8 ~ 25.2V |
45.6 ~ 50.4V |
| RIPPLE & KEBISINGAN (maks.)Catatan 2 |
240mVp-p |
360mVp-p |
| TOLERANSI TEGANGANCatatan 3 |
±1.0% |
±1.0% |
| PERATURAN GARIS |
±0,5% |
±0,5% |
| REGULASI BEBAN |
±1.0% |
±1.0% |
| SETUP, WAKTU BANGKIT |
1000ms, 50ms/230Vac ;2000ms, 50ms/115Vac |
| TAHAN WAKTU (Tips.) |
12ms@230Vac ;12ms@115Vac |
|
OUTPUT GANDA
(Model Opsional)
|
TEGANGAN DC |
CH1 keluaran modul 24V atau 48V + NID DC untuk CH2,3,4 |
| DAYA OUTPUT TOTAL |
Daya keluaran CH2,3,4 dapat fleksibel tergantung pada pemilihan NID.Daya gabungan pada semua saluran tidak boleh melebihi 400W |
|
MEMASUKKAN
|
VOLTASEJANGKAUAN Catatan.4 |
90 ~ 264VAC 127 ~370VDC |
| RENTANG FREKUENSI |
47 ~ 63Hz |
| FAKTOR KEKUATAN |
PF>0,95/230VAC PF>0,98/115VAC pada beban penuh |
| EFISIENSI (Ketik.) Catatan.5 |
88,5%, beban kasus penuh dengan setiap jenis modul pada tegangan nominal |
| ARUS AC |
2.5A/230VAC 4.7A/115VAC |
| Arus Masuk |
40A/230VAC 25A/115VAC |
| KEBOCORAN ARUS |
Arus bocor bumi <300uA / 264VAC, Arus sentuh <100uA/264VAC |
|
PERLINDUNGAN
|
KELEBIHAN MUATAN |
105 ~ 135% daya keluaran terukur |
| Jenis perlindungan CH1: perlindungan pembatas arus konstan (Jika korsleting panjang berlanjut, tindakan OTP akan dipicu), CH2,CH3,CH4: Perlindungan mode cegukan |
| LEBIH TEGANGAN |
26.4 ~ 31.2V |
52.8 ~ 62.4V |
| Jenis perlindungan: matikan tegangan output daya, nyalakan kembali untuk memulihkan |
| LEBIH SUHU |
Matikan tegangan o/p, hidupkan kembali untuk memulihkan |
|
LINGKUNGAN
|
SUHU KERJA |
-30 ~ +70℃ (Lihat "Kurva Penurunan") |
| KELEMBABAN KERJA |
20 ~ 90% RH non-kondensasi |
| SUHU PENYIMPANAN |
-40 ~ +85 |
| SUHUKOEFISIEN |
±0,03%/℃ (0 ~ 50℃) |
| GETARAN |
10~500Hz, 2G 10 menit/1 siklus, 60 menit.masing-masing sepanjang sumbu X, Y, Z |
| KETINGGIAN OPERASICatatan.6 |
5000 meter / OVCⅡ |
| GATEGORI TEGANGAN LEBIH DARI |
;Menurut IEC62368-1;ketinggian hingga 2000 meter |
|
KESELAMATAN & EMC
(Catatan 7)
|
STANDAR KEAMANAN |
EAC TP TC 004;UL62368-1, segel Dekra BS EN/EN62368-1 disetujui;Desain mengacu pada ANSI/AAMI ES60601-1, TUV BS EN/EN60601-1, IEC 60601-1 (edisi ke-3) |
| TINGKAT ISOLASI |
Primer-Menengah: 2x MOPP, Primer-Bumi: 1x MOPP |
| MENAHAN TEGANGAN |
I/PO/P: 4KVAC I/P-FG: 2KVAC O/P-FG: 1.5KVAC |
| RESISTENSI ISOLASI |
I/PO/P, I/P-FG, O/P-FG: 100M Ohm / 500VDC / 25℃/ 70% RH |
|
EMISI EMC
|
Parameter |
Standar |
Tingkat Tes / Catatan |
| Diadakan |
BS EN/EN55032 (CISPR32) / Desain mengacu pada BS EN/EN55011 (CISPR11) |
Kelas B |
| Terpancar |
BS EN/EN55032 (CISPR32) / Desain mengacu pada BS EN/EN55011 (CISPR11) |
Kelas B |
| Arus Harmonik |
BS EN/EN61000-3-2 |
Kelas A |
| Tegangan Berkedip |
BS EN/EN61000-3-3 |
----- |
|
KEKEBALAN EMC
|
BS EN/EN55035;Desain mengacu pada BS EN/EN60601-1-2 |
| Parameter |
Standar |
Tingkat Tes / Catatan |
| ESD |
BS EN/EN61000-4-2 |
Tingkat 4, udara 8KV;Level 4, kontak 4KV |
| bidang RF |
BS EN/EN61000-4-3 |
Tingkat 3, 3V/m |
| EFT / Meledak |
BS EN/EN61000-4-4 |
Tingkat 3, 1KV |
| Lonjakan |
BS EN/EN61000-4-5 |
Tingkat 4, 2KV/Line-FG;1KV/Line-Line |
| Diadakan |
BS EN/EN61000-4-6 |
Tingkat 2, 3V |
| Medan gaya |
BS EN/EN61000-4-8 |
Tingkat 1, 1A/m |
| Penurunan Tegangan dan Gangguan |
BS EN/EN61000-4-11 |
100% dip 1 periode, 30% dip 25 periode,
100% interupsi 250 periode
|
|
YANG LAIN
|
MTBF |
1428.4K jam min.Telcordia SR-332 (Bellcore) ;187.3K jam min.MIL-HDBK-217F (25℃) |
| DIMENSI |
250*89*37mm (L*W*H) |
| SEDANG MENGEMAS |
0,88Kg;14 pcs/13Kg/0.89CUFT |
|
NHAITE
|
1. Semua parameter yang TIDAK disebutkan secara khusus diukur pada input 230VAC, beban pengenal, dan suhu sekitar 25℃.
2. Ripple & noise diukur pada bandwidth 20MHz dengan menggunakan kabel twisted pair 12" yang diakhiri dengan kapasitor paralel 0,1μf & 47μf.
3. Toleransi: termasuk toleransi pengaturan, pengaturan jalur dan pengaturan beban.
4. De-rating mungkin diperlukan di bawah tegangan input rendah.Silakan periksa kurva penurunan untuk lebih jelasnya.
5. Efisiensi berubah dengan memasang modul keluaran yang berbeda.
6. Penurunan suhu sekitar 3,5℃/1000m dengan model tanpa kipas dan 5℃/1000m dengan model kipas untuk ketinggian operasi lebih tinggi dari 2000m (6500ft).
7. Catu daya dianggap sebagai komponen yang akan dipasang pada peralatan akhir.Semua tes EMC telah dijalankan oleh
memasang unit pada pelat logam 450mm*450mm dengan ketebalan 3mm.Peralatan akhir harus dikonfirmasi ulang bahwa masih memenuhi
arahan EMC.Untuk panduan tentang cara melakukan tes EMC ini, silakan merujuk ke “Pengujian EMI pada catu daya komponen.”
(seperti yang tersedia di http://www.meanwell.com)
Penafian Tanggung Jawab Produk: Untuk informasi terperinci, silakan merujuk ke https://www.meanwell.com/serviceDisclaimer.aspx
|
