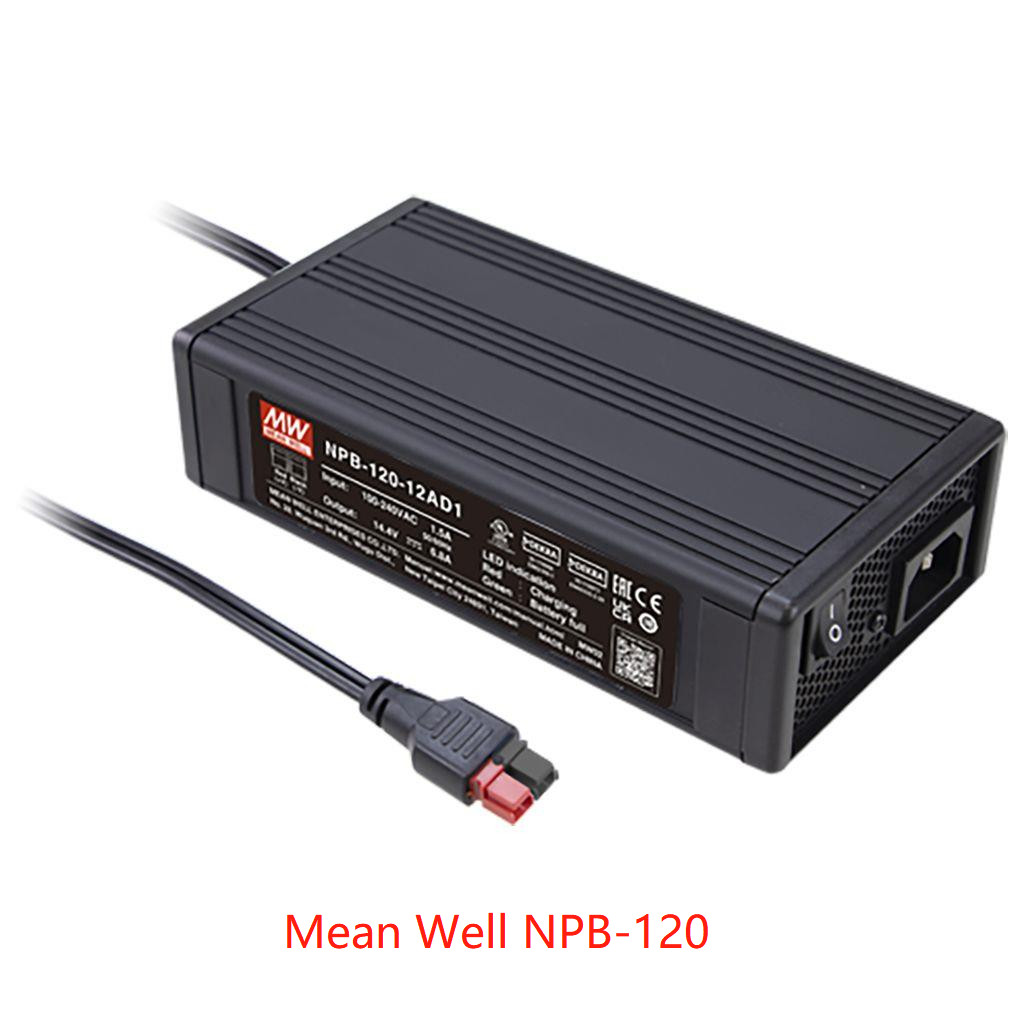

Rata-rata baik Portable Type Metal Enclosure Charger NPB-120-12 NPB-120-24 NPB-120-48
ModeAku
Model baru:
NPB-120/NPB-240/NPB-360
Model lama:
PA-120/PB-120
Fiturnya:
Jenis standar pengisi daya rentang tegangan luas yang sangat andal
Lapisan logam untuk disipasi panas yang lebih baik, menyebabkan suhu sentuh yang lebih rendah
Pengaturan mudah dan fleksibel:
‧ Tegangan pengisian dapat diatur melalui panel depan (10,5 ~ 15,2V, 21 ~ 30,4V, 42 ~ 60,8V)
‧ Listrik pengisian yang dapat diatur melalui panel (50~100% dari arus nominal)
‧ 2 atau 3 tahap yang dapat dipilih oleh DIP SW pada panel depan
Perlindungan: Sirkuit pendek, overvoltage, overtemperature, reverse polarity baterai
Memenuhi sertifikasi ganda UL/EN62368-1 dan IEC60335-1/2-29
Multiple DC output plugs selectable: Anderson, blok terminal dan 4 pin power pin
Teknis
| Model |
NPB-120-12 |
NPB-120-24 |
NPB-120-48 |
| =XLR, AD1, TB |
|
Output
|
Boost Charge Voltage ((Vboost) ((default)) |
14.4V |
28.8V |
57.6V |
| FLOAT CHARGE VOLTAGE ((Vfloat)) (default) |
13.8V |
27.6V |
55.2V |
| Tegangan Adaptasi RANGE |
10.5 ~ 15.2V |
21 ~ 30.4V |
42 ~ 60,8V |
| OUTPUT CURRENT ((Typ.)Catatan.5 |
6.8A |
4A |
2A |
| Jangkauan yang dapat disesuaikan dengan arus |
50% ~ 100% |
| Max. Kekuatan Catatan.3 |
103.4W |
121.6W |
121.6W |
| Baterai yang direkomendasikanKapasitas (AMP jam)Catatan.4 |
20 ~ 90AH |
15 ~ 50AH |
7 ~ 25AH |
|
Input
|
TeganganRANGE Catatan.5 |
90 ~ 264VAC 127 ~ 370VDC |
| RANGKAH FREKWENSI |
47 ~ 63Hz |
| FAKTOR Kekuatan (Jenis) |
PF>0,98/115VAC, PF>0,92/230VAC@12V,PF>0,93/230VAC@24/48V pada beban penuh |
|
Efisiensi (jenis)
|
XLR |
860,5% |
89% |
900,5% |
| AD1 |
860,5% |
89% |
900,5% |
| TB |
87% |
890,5% |
900,5% |
| AC CURRENT (Jenis) |
1.5A/115VAC 0,8A/230VAC |
| INRUSH CURRENT (Jenis) |
START Dingin 55A pada 230VAC |
|
Perlindungan
|
Singkat Sirkuit Catatan.6 |
Tipe perlindungan: Batas arus konstan, pengisi daya akan mati setelah 5 detik, hidupkan kembali untuk pulih |
| Overvoltage |
16 ~ 20V |
32 ~ 40V |
64 ~ 75V |
| Tipe perlindungan: Matikan dan kunci dari tegangan O/P, kembali hidup untuk pulih |
| Polasi terbalik |
Dengan sekring internal terbuka |
| Terlalu panas |
Modus cegukan, pulih secara otomatis setelah suhu turun |
| Fungsi |
Kurva pengisian |
2 atau 3 tahap diatur oleh DIP SW |
|
Lingkungan
|
Waktu kerja. |
-30 ~ +70°C (Lihat "Derating Curve") |
| Kelembaban Kerja |
20 ~ 95% RH tidak kondensasi |
| Waktu Penyimpanan, Kelembaban |
-40 ~ +85°C, 10 ~ 95% RH tidak kondensasi |
| Koefisien waktu |
± 0,05%/°C (0 ~ 45°C) |
| Getaran |
10 ~ 500Hz, 2G 10min. / 1 siklus, 60min. masing-masing sepanjang sumbu X, Y, Z |
|
Keselamatan dan EMC
(Catatan 7)
|
Standar Keselamatan |
CB IEC62368-1, IEC60335-1/2-29, Dekra BS EN/EN62368-1, BS EN/EN60335-1/2-29, UL62368-1, AS/NZS60335-1/2-29,
EAC TP TC 004 disetujui
|
| Tegangan WITHSTAND |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| Resistensi isolasi |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25°C/ 70% RH |
|
EMC EMISI
|
Parameter |
Standar |
Tingkat Uji / Catatan |
| Dilakukan |
BS EN/EN55032 (CISPR32),BS EN/EN55014-1 |
Kelas B |
| Dipancarkan |
BS EN/EN55032 (CISPR32),BS EN/EN55014-1 |
Kelas B |
| Arus Harmonik |
BS EN/EN61000-3-2 |
Kelas A |
| Tegangan berkedip |
BS EN/EN61000-3-3 |
- Tidak, tidak. |
|
Imunitas EMC
|
BS EN/EN55014-2, BS EN/EN55024, BS EN/EN55035 |
| Parameter |
Standar |
Tingkat Uji / Catatan |
| ESD |
BS EN/EN61000-4-2 |
Tingkat 3, udara 8KV; Tingkat 2, kontak 4KV |
| Dipancarkan |
BS EN/EN61000-4-3 |
Tingkat 2, 3V/m |
| EFT / Burst |
BS EN/EN61000-4-4 |
Tingkat 2, 1KV |
| Gelombang |
BS EN/EN61000-4-5 |
Tingkat 2, 1KV/Line-Line, Tingkat 3, 2KV/Line-Earth |
| Dilakukan |
BS EN/EN61000-4-6 |
Tingkat 2, 3Vrms |
| medan magnet |
BS EN/EN61000-4-8 |
Tingkat 1, 1A/m |
| Penurunan dan Interupsi Tegangan |
BS EN/EN61000-4-11 |
> 95% penurunan 0,5 periode, 30% penurunan 25 periode,
> 95% gangguan 250 periode
|
|
TANYA
|
MTBF |
1895.4K jam min. Telcordia TR/SR-332 (Bellcore) ; 225.8K jam min. MIL-HDBK-217F (25°C) |
| Dimensi |
182.7*96*49mm (L*W*H) |
| Pengemasan |
1.3Kg; 10pcs / 14Kg / 1.13CUFT |
|
Catatan
|
1. Modifikasi spesifikasi charger mungkin diperlukan untuk spesifikasi baterai yang berbeda. Silakan hubungi vendor baterai dan MEAN WELL untuk rincian.
2Semua parameter yang TIDAK disebutkan secara khusus diukur pada input 230VAC, beban nominal dan suhu sekitar 25°C.
3. merujuk pada kurva derating.
4. Ini adalah rentang yang disarankan oleh MEAN WELL. Silakan konsultasikan dengan produsen baterai Anda untuk saran mereka tentang batas arus pengisian maksimum.
5. Derating mungkin diperlukan di bawah tegangan input rendah. Silakan periksa kurva derating untuk lebih detail.
6Mekanisme perlindungan ini ditentukan untuk kasus sirkuit pendek terjadi setelah pengisi daya dihidupkan.
7Pengecas dianggap sebagai komponen yang akan dipasang ke dalam peralatan akhir. peralatan akhir harus dikonfirmasi kembali bahwa ia masih memenuhi EMC
Untuk petunjuk tentang cara melakukan tes EMC ini, silakan lihat Uji EMI sumber daya komponen.
(Terdapat di http://www.meanwell.com)
※ Pengecualian Tanggung Jawab Produk:Untuk informasi rinci, silakan lihat https://www.meanwell.com/serviceDisclaimer.aspx
|
