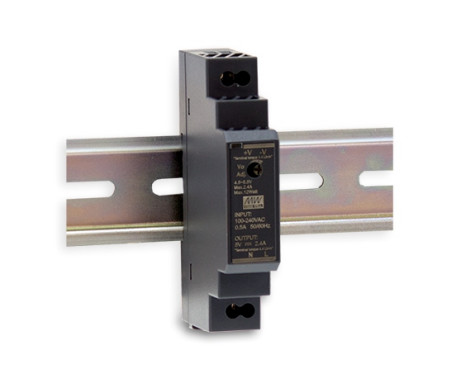

Seri HDR Mean Well HDR-15 HDR-30 HDR-60 HDR-100
Pengisi daya kotak logam jenis portabelNPB-120-12 NPB-120-24NPB-120-48
Model
Model baru:
NPB-120/NPB-240/NPB-360
Model lama:
PA-120/PB-120
Fiturnya:
Jenis standar pengisi daya rentang tegangan luas yang sangat andal
Lapisan logam untuk disipasi panas yang lebih baik, menyebabkan suhu sentuh yang lebih rendah
Pengaturan mudah dan fleksibel:
‧ Tegangan pengisian dapat diatur melalui panel depan (10,5 ~ 15,2V, 21 ~ 30,4V, 42 ~ 60,8V)
‧ Listrik pengisian yang dapat diatur melalui panel (50~100% dari arus nominal)
‧ 2 atau 3 tahap yang dapat dipilih oleh DIP SW pada panel depan
Perlindungan: Sirkuit pendek, overvoltage, overtemperature, reverse polarity baterai
Memenuhi sertifikasi ganda UL/EN62368-1 dan IEC60335-1/2-29
Multiple DC output plugs selectable: Anderson, blok terminal dan 4 pin power pin
Teknis
| Model |
HDR-15-5 |
HDR-15-12 |
HDR-15-15 |
HDR-15-24 |
HDR-15-48 |
|
Output
|
Tegangan DC |
5V |
12V |
15V |
24V |
48V |
| NOMINAL ACRENT |
2.4A |
1.25A |
1A |
0.63A |
0.32A |
| RANGE saat ini |
0 ~ 2.4A |
0 ~ 1,25A |
0 ~ 1A |
0 ~ 0,63A |
0 ~ 0,32A |
| Kekuatan nominal |
12W |
15W |
15W |
15.2W |
15.4W |
| RIPPLE & NOISE (maks.)Catatan.2 |
80mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
240mVp-p |
| Tegangan ADJ. Jangkauan |
4.5 ~ 5.5V |
10.8 ~ 13.8V |
13.5 ~ 18V |
21.6 ~ 29V |
43.2 ~ 55.2V |
| Toleransi teganganCatatan.3 |
± 2,0% |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
| Peraturan garis |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
| Peraturan beban |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
± 1,0% |
| SETUP, RISE waktu |
2000ms, 80ms/230VAC 2000ms, 80ms/115VAC pada beban penuh |
| TANGGUNG WAKTU (Typ.) |
30ms/230VAC 12ms/115VAC pada beban penuh |
|
Input
|
Rentang tegangan |
85 ~ 264VAC (277VAC beroperasi) 120 ~ 370VDC (390VDC beroperasi) |
| RANGKAH FREKWENSI |
47 ~ 63Hz |
| Efisiensi (jenis) |
80% |
85% |
850,5% |
86% |
87% |
| AC CURRENT (Jenis) |
0.5A/115VAC 0,25A/230VAC |
| INRUSH CURRENT (Jenis) |
Dimulai Dingin 25A/115VAC 45A/230VAC |
|
Perlindungan
|
Terlalu banyak beban
|
110 ~ 145% daya output nominal |
|
Mode Hiccup ketika tegangan output < 50%, pulih secara otomatis setelah kondisi kesalahan dihapus
Arus konstan membatasi dalam 50% ~ 100% tegangan output nominal, pulih secara otomatis setelah kondisi kesalahan dihapus
|
| Overvoltage |
5.75 ~ 6.75V |
14.2 ~ 16.2V |
18.8 ~ 22.5V |
30 ~ 36V |
56.5 ~ 64.8V |
| Tipe perlindungan: Matikan tegangan O/P, penjepit dengan dioda zener |
|
Lingkungan
|
Waktu kerja. |
-30 ~ +70°C (Lihat "Derating Curve") |
| Kelembaban Kerja |
20 ~ 90% RH tidak kondensasi |
| Waktu Penyimpanan, Kelembaban |
-40 ~ +85°C, 10 ~ 95% RH tidak kondensasi |
| Koefisien waktu |
± 0,03%/°C (0 ~ 50°C) RH tidak kondensasi |
| Getaran |
10 ~ 500Hz, 2G 10min./1siklus, periode selama 60min. masing-masing sepanjang sumbu X, Y, Z; Pemasangan: Sesuai dengan IEC60068-2-6 |
| Ketinggian operasi |
2000 meter |
| KATEGORI SURVOLTAGE |
Ⅲ; Menurut EN61558, EN50178, EN60664-1, EN62477-1; ketinggian hingga 2000 meter |
|
Keselamatan dan EMC
(Catatan 4)
|
Standar Keselamatan |
UL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 disetujui;
Desain merujuk ke TUV BS EN/EN62368-1
|
| Tegangan WITHSTAND |
I/P-O/P:4KVAC |
| Resistensi isolasi |
I/P-O/P:100M Ohm / 500VDC / 25°C/ 70% RH |
|
EMC EMISI
|
Parameter |
Standar |
Tingkat Uji / Catatan |
| Dilakukan |
BS EN/EN55032 ((CISPR32), CNS13438 |
Kelas B |
| Dipancarkan |
BS EN/EN55032 ((CISPR32), CNS13438 |
Kelas B |
| Arus Harmonik |
BS EN/EN61000-3-2 |
Kelas A |
| Tegangan berkedip |
BS EN/EN61000-3-3 |
------- |
|
Imunitas EMC
|
BSI EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Parameter |
Standar |
Tingkat pengujian/Catatan |
| ESD |
BS EN/EN61000-4-2 |
Tingkat 3, udara 8KV; Tingkat 2, kontak 4KV, kriteria A |
| Kesensitivitas yang Terradiasi |
BS EN/EN61000-4-3 |
Tingkat 3, kriteria A |
| EFT/Burest |
BS EN/EN61000-4-4 |
Tingkat 3, kriteria A |
| Gelombang |
BS EN/EN61000-4-5 |
Tingkat 4,2KV/L-N, kriteria A |
| Dilakukan |
BS EN/EN61000-4-6 |
Tingkat 3, kriteria A |
| medan magnet |
BS EN/EN61000-4-8 |
Tingkat 4, kriteria A |
| Tegangan Turun dan gangguan |
BS EN/EN61000-4-11 |
> 95% penurunan 0,5 periode, 30% penurunan 25 periode,
> 95% gangguan 250 periode
|
|
TANYA
|
MTBF |
3724.3K jam min. Telcordia SR-332 (Bellcore) ; 1166.1K jam min. MIL-HDBK-217F (25°C) |
| Dimensi |
17.5*90*54.5mm (W*H*D) |
| Pengemasan |
78g; 160pcs/13.5Kg/1.14CUFT |
