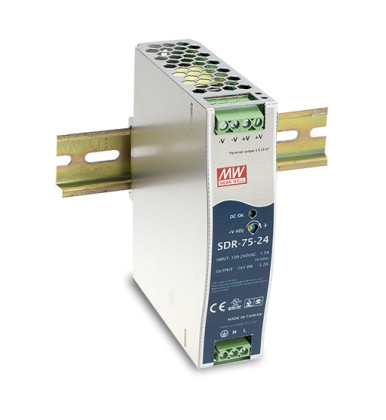

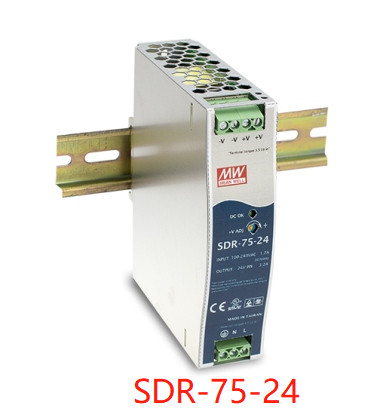

Merek Mean Well 75W Single Output Industrial DIN Rail dengan Catu Daya Seri SDR-75
Merek Mean Well 75W Single Output Industrial DIN Rail dengan Catu Daya Seri SDR-75
Fitur:
Casing logam, ukuran ramping
1∅, input rentang penuh (hanya 230VAC untuk SDR-960)
Efisiensi tinggi 94% dan fungsi lengkap
Fungsi PFC aktif bawaan (kecuali SDR-75)
Pasang pada rel industri TS-35 / 7.5 atau 15
Kontak relai DC OK bawaan (kecuali SDR-75)
Kemampuan beban puncak 130%~150% berdasarkan model
Fungsi berbagi arus (SDR-480P/960)
Teknis
| MODEL |
SDR-75-12 |
SDR-75-24 |
SDR-75-48 |
|
OUTPUT
|
TEGANGAN DC |
12V |
24V |
48V |
| ARUS TERUKUR |
6.3A |
3.2A |
1.6A |
| RENTANG ARUS |
0 ~ 6.3A |
0 ~ 3.2A |
0 ~ 1.6A |
| DAYA TERUKUR |
75.6W |
76.8W |
76.8W |
| ARUS PUNCAK |
9.375A |
4.69A |
2.34A |
| DAYA PUNCAK Catatan.6 |
112.5W (3 detik) |
| RIPI & NOISE (maks.) Catatan.2 |
100mVp-p |
100mVp-p |
120mVp-p |
| RENTANG PENYESUAIAN TEGANGAN |
12 ~ 14V |
24 ~ 28V |
48 ~ 55V |
| TOLERANSI TEGANGAN Catatan.3 |
±1.0% |
±1.0% |
±1.0% |
| REGULASI GARIS |
±0.5% |
±0.5% |
±0.5% |
| REGULASI BEBAN |
±1.0% |
±1.0% |
±1.0% |
| SETUP, WAKTU NAIK |
1500ms, 60ms/230VAC 3000ms, 60ms/115VAC pada beban penuh |
| WAKTU TAHAN (Typ.) |
80ms/230VAC 20ms/115VAC pada beban penuh |
|
INPUT
|
TEGANGAN RENTANG Catatan.7 |
88 ~ 264VAC 124 ~ 370VDC [Operasi input DC dimungkinkan dengan menghubungkan AC/L(+),AC/N(-)] |
| RENTANG FREKUENSI |
47 ~ 63Hz |
| EFISIENSI (Typ.) |
88.5% |
89% |
90% |
| ARUS AC (Typ.) |
1.4A/115VAC 0.85A/230VAC |
| ARUS MASUK (Typ.) |
30A/115VAC 50A/230VAC |
| ARUS KEBOCORAN |
<1mA >
|
|
PERLINDUNGAN
|
KELEBIHAN BEBAN |
Biasanya bekerja dalam daya output terukur 110 ~ 150% selama lebih dari 3 detik dan kemudian mematikan tegangan o/p, nyalakan kembali untuk memulihkan |
| Daya terukur 150 ~ 170%, pembatasan arus konstan dengan pemulihan otomatis dalam 3 detik, dan kemudian mematikan tegangan o/p setelah 3 detik, nyalakan kembali untuk memulihkan |
| TEGANGAN LEBIH |
14 ~ 17V |
29 ~ 33V |
56 ~ 65V |
| Jenis perlindungan : Matikan tegangan o/p, nyalakan kembali untuk memulihkan |
| SUHU LEBIH |
100℃±10℃ (RTH2) deteksi pada bagian utama transistor daya |
| Jenis perlindungan : Matikan tegangan o/p, nyalakan kembali untuk memulihkan setelah suhu turun |
|
LINGKUNGAN
|
SUHU KERJA. |
-30 ~ +70℃ (Lihat "Kurva Penurunan Nilai") |
| KELEMBABAN KERJA |
20 ~ 95% RH non-kondensasi |
| SUHU PENYIMPANAN, KELEMBABAN |
-40 ~ +85℃, 10 ~ 95% RH |
| KOEFISIEN SUHU |
±0.03%/℃ (0 ~ 60℃) |
| GETARAN |
Komponen:10 ~ 500Hz, 2G 10 menit./1 siklus, 60 menit. masing-masing sepanjang sumbu X, Y, Z; Pemasangan: Kepatuhan terhadap IEC60068-2-6 |
|
KESELAMATAN & EMC
(Catatan 4)
|
STANDAR KESELAMATAN |
UL508, TUV BS EN/EN62368-1, AS/NZS 62368.1, EAC TP TC 004 disetujui, desain mengacu pada GL ;(memenuhi BS EN/EN60204-1) |
| TEGANGAN TAHAN |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
| RESISTANSI ISOLASI |
I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH |
| EMISI EMC |
Kepatuhan terhadap BS EN/EN55032 (CISPR32). BS EN/EN61204-3 Kelas B, BS EN/EN61000-3-2,-3, EAC TP TC 020 |
| KEKEBALAN EMC |
Kepatuhan terhadap BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024, BS EN/EN61000-6-2 (BS EN/EN50082-2),
BS EN/EN61204-3, tingkat industri berat, EAC TP TC 020, SEMI F47 disetujui
|
|
LAINNYA
|
MTBF |
2670.8K jam min. Telcordia SR-332 (Bellcore) ; 479.8K jam min. MIL-HDBK-217F (25℃) |
| DIMENSI |
32*125.2*102mm (P*T*L) |
| PENGEMASAN |
0.51Kg; 28pcs/15.3Kg/1.22CUFT |
