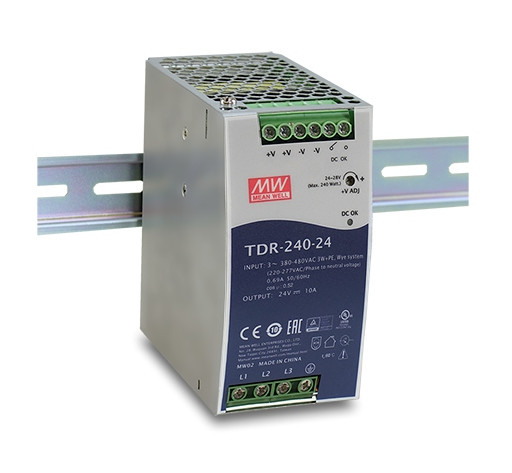

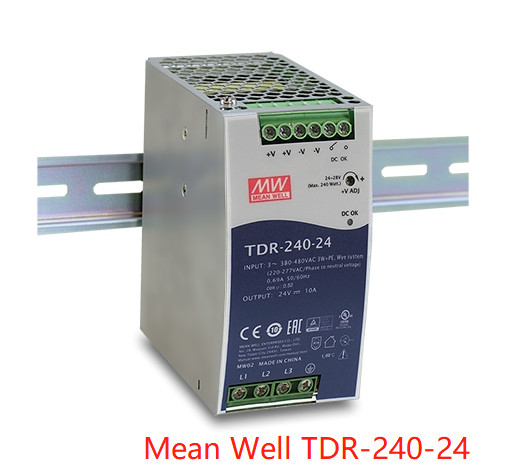

Mean Well 240W Slim Tiga Fase Industri DIN Rail dengan fungsi PFC seri TDR-240 TDR-240-24
Mean Well 240W Slim Tiga Fase Industri DIN Rail dengan fungsi PFC seri TDR-240
TDR-240-24 TDR-240-48
Fitur:
Casing logam, ukuran ramping
3∅, input 340~550VAC
Efisiensi tinggi hingga 94.5%
Fungsi PFC aktif bawaan
Pasang pada rel industri TS-35 / 7.5 atau 15
Kontak relai DC OK bawaan
Teknis
| MODEL |
TDR-240-24 |
TDR-240-48 |
|
OUTPUT
|
TEGANGAN DC |
24V |
48V |
| ARUS TERUKUR |
10A |
5A |
| RENTANG ARUS |
0 ~ 10A |
0 ~ 5A |
| DAYA TERUKUR |
240W |
240W |
| RIPI & NOISE (maks.) Catatan.2 |
100mVp-p |
120mVp-p |
| RENTANG PENYESUAIAN TEGANGAN |
24 ~ 28V |
48 ~ 55V |
| TOLERANSI TEGANGAN Catatan.3 |
±1.0% |
±1.0% |
| REGULASI GARIS |
±0.5% |
±0.5% |
| REGULASI BEBAN |
±1.0% |
±1.0% |
| WAKTU PENYIAPAN, NAIK |
2000ms, 60ms/400VAC 1500ms, 60ms/500VAC pada beban penuh |
| WAKTU TAHAN (Tip.) |
20ms / 400VAC 40ms / 500VAC pada beban penuh |
|
INPUT
|
TEGANGAN RENTANG Catatan.4 |
Tiga Fase 340 ~ 550VAC (Operasi fase ganda dimungkinkan dengan menghubungkan L1,L3,FG atau L2,L3,FG) atau 480 ~ 780VDC |
| RENTANG FREKUENSI |
47 ~ 63Hz |
| FAKTOR DAYA (Tip.) |
PF≧0.53/400VAC PF≧0.52/500VAC pada beban penuh |
| EFISIENSI (Tip.) |
92% |
92% |
| ARUS AC (Tip.) |
0.69A/400VAC 0.6A/500VAC |
| ARUS MASUK (Tip.) |
COLD START 50A |
| ARUS BOCOR |
<2mA >
|
|
PERLINDUNGAN
|
KELEBIHAN BEBAN |
105 ~ 130% daya output terukur |
| Jenis perlindungan : Pembatasan arus konstan, unit akan tersendat setelah 3 detik. |
| TEGANGAN LEBIH |
30 ~ 36V |
56 ~ 65V |
| Jenis perlindungan : Mode tersendat, pulih secara otomatis setelah kondisi kesalahan dihilangkan. |
| SUHU LEBIH |
Matikan tegangan o/p, pulih secara otomatis setelah suhu turun |
| FUNGSI |
DC OK RELAI KONTAK PERINGKAT (maks.) |
60VDC/0.3A, 30VDC/1A, 30VAC/0.5A beban resistif |
|
LINGKUNGAN
|
KERJA SUHU. Catatan.5 |
-30 ~ +70℃ (Lihat "Kurva Penurunan Nilai") |
| KELEMBABAN KERJA |
20 ~ 95% RH non-kondensasi |
| SUHU PENYIMPANAN, KELEMBABAN |
-40 ~ +85℃, 10 ~ 95% RH non-kondensasi |
| KOEFISIEN SUHU |
±0.05%/℃ (0 ~ 60℃) |
| GETARAN |
Komponen:10 ~ 500Hz, 2G 10 menit./1 siklus, 60 menit. masing-masing sepanjang sumbu X, Y, Z; Pemasangan: Kepatuhan terhadap IEC60068-2-6 |
| KETINGGIAN OPERASI Catatan.6 |
5000 meter |
| KATEGORI TEGANGAN LEBIH |
Ⅲ; Menurut EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; ketinggian hingga 2000 meter |
|
KESELAMATAN & EMC
(Catatan 7)
|
STANDAR KESELAMATAN |
UL61010-1, UL61010-2-201, BS EN/EN61558-1, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004 disetujui |
| TEGANGAN TAHAN |
I/P-O/P:4.87KVAC I/P-FG:2.4KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC |
| RESISTANSI ISOLASI |
I/P-O/P, I/P-FG, O/P-FG:>100M Ohms / 500VDC / 25℃/ 70% RH |
|
EMISI EMC
|
Parameter |
Standar |
Tingkat Uji / Catatan |
| Konduksi |
BS EN/EN55032(CISPR32)/BS EN/EN61204-3 |
Kelas B |
| Radiasi |
BS EN/EN55032(CISPR32)/BS EN/EN61204-3 |
Kelas B |
| Arus Harmonik |
BS EN/EN61000-3-2 |
Kelas A |
| Kedipan Tegangan |
BS EN/EN61000-3-3 |
----- |
|
KEKEBALAN EMC
|
BS EN/EN55024 , BS EN/EN61204-3 |
| Parameter |
Standar |
Tingkat Uji / Catatan |
| ESD |
BS EN/EN61000-4-2 |
Level 4, udara 15KV ; Level 4, kontak 8KV |
| Medan Radiasi |
BS EN/EN61000-4-3 |
Level 3 |
| EFT / Semburan |
BS EN/EN61000-4-4 |
Level 3 |
| Lonjakan |
BS EN/EN61000-4-5 |
Level 4, 2KV / Line-Line, Level 4, 4KV/ Line-Earth |
| Konduksi |
BS EN/EN61000-4-6 |
Level 3 |
| Medan Magnet |
BS EN/EN61000-4-8 |
Level 4 |
| Penurunan dan Gangguan Tegangan |
BS EN/EN61000-4-11 |
＞95% penurunan 0.5 periode, 30% penurunan 25
periode＞ 95% gangguan 250 periode
|
|
LAINNYA
|
MTBF |
1534.9K jam min. Telcordia SR-332(Bellcore); 215.6K jam min. MIL-HDBK-217F (25℃) |
| DIMENSI |
63*125.2*113.5mm (P*T*L) |
| PENGEMASAN |
1Kg ; 12pcs/13Kg/1.22CUFT |
