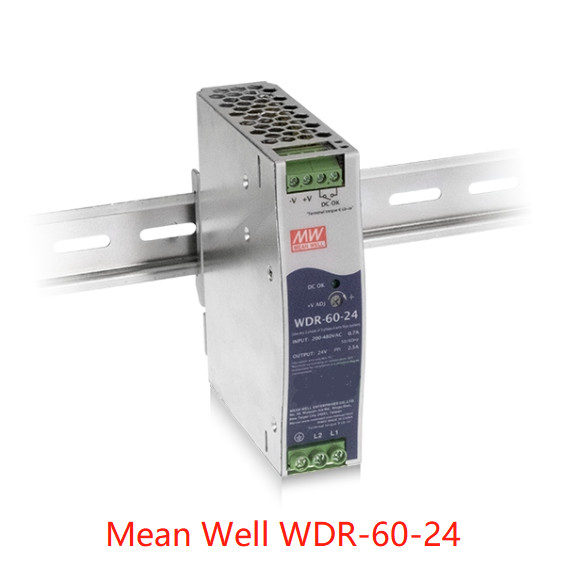

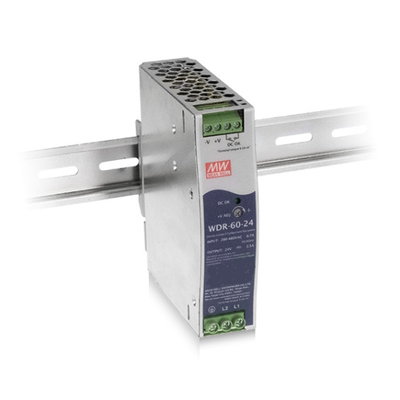

Mean Well 60W Ultra Wide Input Industrial DIN Rail Power Supply WDR-60 seri WDR-60-5
Fiturnya:
1 ′′ dan 2 ′′, 180 ~ 550VAC input lebar
Efisiensi tinggi hingga 93%
Fungsi PFC aktif bawaan (240W & 480W)
Mengumpulkan pada rel industri TS-35 / 7.5 atau 15
Kontak relay DC OK bawaan
Teknis
| Model |
WDR-60-5 |
WDR-60-12 |
WDR-60-24 |
WDR-60-48 |
|
Output
|
Tegangan DC |
5V |
12V |
24V |
48V |
| NOMINAL ACRENT |
10A |
5A |
2.5A |
1.25A |
| RANGE saat ini |
0 ~ 10A |
0 ~ 5A |
0 ~ 2,5A |
0 ~ 1,25A |
| Kekuatan nominal |
50W |
60W |
60W |
60W |
| RIPPLE & NOISE (maks.)Catatan.2 |
100mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
| Tegangan ADJ. Jangkauan |
5 ~ 6V |
12 ~ 15V |
24 ~ 29V |
48 ~ 57V |
| Toleransi teganganCatatan.3 |
± 2% |
±1,5% |
± 1,0% |
± 1,0% |
| Peraturan garis |
± 0,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| Peraturan beban |
±1,5% |
± 0,5% |
± 0,5% |
± 0,5% |
| SETUP, TANGKANG, HALT UP waktu |
1000ms, 70ms, 20ms/400Vac 2000ms, 70ms, 10ms/230Vac pada beban penuh |
|
Input
|
TeganganRANGE Catatan.4 |
180 ~ 550Vac atau 254 ~ 780Vdc |
| RANGKAH FREKWENSI |
47 ~ 63Hz |
| Efisiensi (jenis) |
830,5% / 400Vac |
860,5% / 400Vac |
89% / 400Vac |
900,5% / 400Vac |
| AC ACRENT |
0.4A/400Vac 0.7A/230Vac |
| INRUSH CURRENT (maks.) |
START Dingin 50A / 400Vac 30A / 230Vac |
| Kebocoran arus |
< 2mA / 530Vac |
|
Perlindungan
|
Terlalu banyak beban |
105 ~ 135% daya output nominal |
|
Mode Hiccup ketika tegangan output < 50%, pulih secara otomatis setelah kondisi kesalahan dihapus
Arus konstan membatasi dalam 50% ~ 100% tegangan output nominal, pulih secara otomatis setelah kondisi kesalahan dihapus
|
| Overvoltage |
6.2 ~ 7.2V |
16 ~ 18V |
31 ~ 37V |
58 ~ 60,5V |
| Tipe perlindungan: Matikan tegangan O/P, hidupkan kembali untuk pulih |
| Terlalu panas |
Tipe perlindungan: Matikan tegangan O/P, hidupkan kembali untuk pulih |
| Fungsi |
DC OK SIGNAL |
Rating kontak relay: 30V / 1A resistif |
|
Lingkungan
|
Waktu kerja. |
-30 ~ +85°C (Lihat "Derating Curve") |
| Kelembaban Kerja |
20 ~ 90% RH tidak kondensasi |
| Waktu penyimpanan. |
-40 ~ +85°C |
| Koefisien waktu |
± 0,03%/°C (0 ~ 60°C) |
| Getaran |
Komponen: 10 ~ 500Hz, 2G 10min./1siklus, 60min. masing-masing sepanjang sumbu X, Y, Z; Klip pemasangan: Sesuai dengan IEC60068-2-6 |
| Ketinggian operasiCatatan.5 |
2000 meter |
| KATEGORI SURVOLTAGE |
Ⅲ; Menurut EN61558, EN50178, EN60664-1, EN62477-1, EN60204-1; ketinggian hingga 2000 meter |
|
Keselamatan dan EMC
(Catatan 7)
|
Standar Keselamatan |
UL61010, BS EN/EN61558-2-16, AS/NZS 62368.1, EAC TP TC 004 disetujui; desain merujuk pada GL dan BS EN/EN60204-1 ((Dengan permintaan) |
| Tegangan WITHSTAND |
I/P-O/P:4.7KVAC I/P-FG:2.5KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC |
| Resistensi isolasi |
I/P-O/P, I/P-FG, O/P-FG:100M Ohm / 500VDC / 25°C/ 70% RH |
|
EMC EMISI
|
Parameter |
Standar |
Tingkat Uji / Catatan |
| Dilakukan |
BS EN/EN55032 ((CISPR32) |
Kelas B |
| Dipancarkan |
BS EN/EN55032 ((CISPR32) |
Kelas B |
| Arus Harmonik |
BS EN/EN61000-3-2 |
Kelas A |
| Tegangan berkedip |
BS EN/EN61000-3-3 |
------- |
|
Imunitas EMC
|
BSI EN/EN55024, BS EN/EN55035, BS EN/EN61000-6-2, BS EN/EN61204-3 |
| Parameter |
Standar |
Tingkat pengujian/Catatan |
| ESD |
BS EN/EN61000-4-2 |
Tingkat 3, udara 8KV; Tingkat 2, kontak 4KV, kriteria A |
| Kesensitivitas yang Terradiasi |
BS EN/EN61000-4-3 |
Tingkat 3, 10V/m, kriteria A |
| EFT Bursts |
BS EN/EN61000-4-4 |
Tingkat 3, 2KV/5KHz, kriteria A |
| Gelombang |
BS EN/EN61000-4-5 |
Tingkat 4, 2KV/Line-Line, 4KV/Line-Earth, kriteria A |
| Dilakukan |
BS EN/EN61000-4-6 |
Tingkat 3, 10V, kriteria A |
| medan magnet |
BS EN/EN61000-4-8 |
Tingkat 4, 30A/m, kriteria A |
| Tegangan Turun dan gangguan |
BS EN/EN61000-4-11 |
> 95% penurunan 0,5 periode, 30% penurunan 25 periode,
> 95% gangguan 250 periode
|
|
TANYA
|
MTBF |
1900.1K jam min. Telcordia SR-332 (Bellcore) ; 313.7K jam min. MIL-HDBK-217F (25°C) |
| Dimensi |
32*125.2*102mm (W*H*D) |
| Pengemasan |
0.45Kg; 28pcs/13.6Kg/1.24CUFT |
