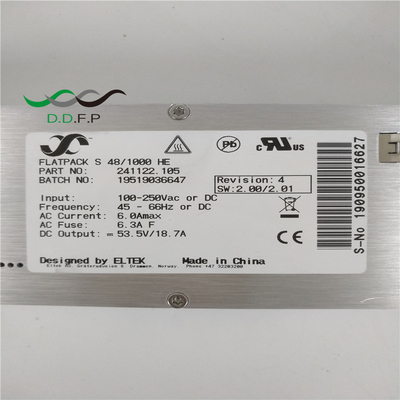

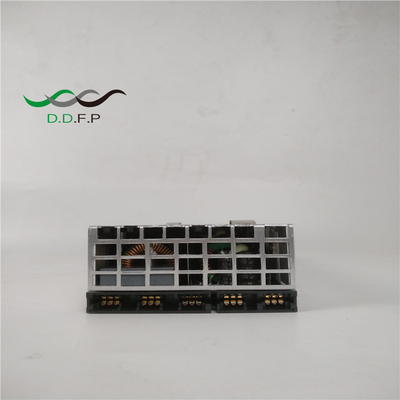

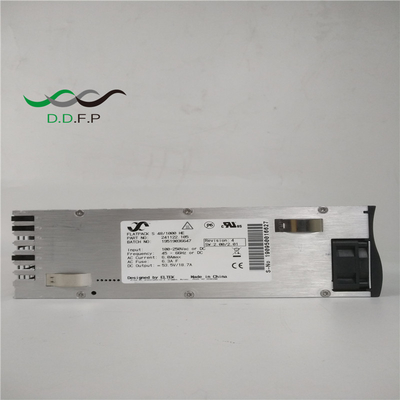

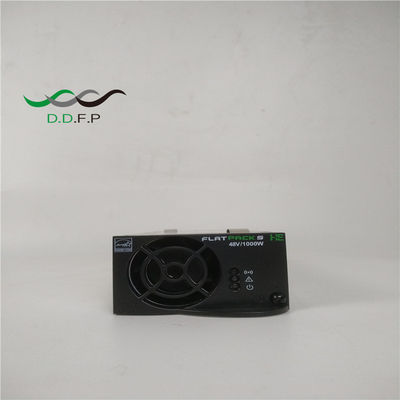

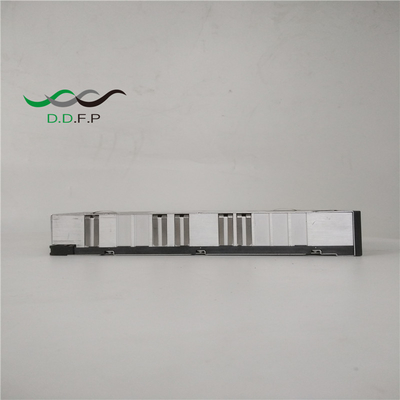

Eltek Flatpack S 48/1000 HE 48V 1000W P/N 241122.105 Untuk CTOS0301.XXX

Eltek Flatpack S 48/1000 HE 48V 1000W modul penyederhana (P/N: 241122.105) untuk CTOS0301.XXX


Flatpack S rectifiers menggabungkan spesifikasi Telecom, efisiensi tinggi, perlindungan ORing pada output

dan daya tinggi dalam kotak kecil, 217 mm dalam. digunakan dalam 1U tinggi, 2 atau 3 posisi pengoreksi rak daya

dengan pengontrol Smartpack S dan distribusi baterai dan beban, pengoreksi Flatpack S mencakup 2 hingga 5,4kW

aplikasi yang menggunakan ruang minimum, kurang dari 6 liter dan disipasi panas rendah

Untuk kapasitas yang lebih besar, sistem 2U dengan kapasitas 9kW juga tersedia


Aplikasi:

TELECOM ¥ Mobile / nirkabel

· Stasiun RADIO BASE/CELL

Situs

· LTE / 4G / WIMAX

· ANTEN DISTRIBUSI

Sistem

· gelombang mikro

· BANJAR LEBAR

Telekom - Tetap

· SERVER TELEPONY /

PEMUTAR

· Serat optik / FTTX

· gelombang mikro

· KABEL

· BANJAR LEBAR


Parameter:

Model
Nomor bagian	241122.105		241122.125
INPUT DATA
Tegangan (nominal)		185 - 250 VAC / 185 - 250 VDC 1) 195 - 277 VAC / 195 - 250 VDC 1)
Tegangan (rentang operasi)		85 - 300 VAC / 85 - 250 VDC 1) 85 - 305 VAC / 85 - 250 VDC 1)
arus (maksimum) @ input nominal, beban penuh		5.9 ARMS	9.9 ARMS
Frekuensi		45 - 66 Hz / 15 - 18.5 Hz2) / 0 Hz1) 45 - 66 Hz / 0 Hz1)
Faktor Daya		> 0,99 pada 50% beban atau lebih
Perlindungan		Fuse di L & N, Varistor, Matikan ketika tegangan masukan berada di luar kisaran operasi
Output data
Tegangan (default)		53.5 VDC
Tegangan (jarak yang dapat disesuaikan)		43.5 - 57.6 VDC
Kekuatan (maksimum) @ nominal input		1000 W	1800 W
Kekuatan @ 85 VAC		420 W	700 W2)
Saat ini (maksimum) @ nominal input		20.9 A (@VOUT < 48VDC) 37,5 A (@VOUT < 48VDC)
Waktu tunggu, daya output maksimum		> 20ms; tegangan keluar > 41 VDC > 10ms; tegangan keluar > 42 VDC
Pembagian arus (10 - 100% beban)		± 5% dari arus maksimum dari 10 sampai 100% beban
Regulasi tegangan statis (10 - 100% beban)		± 0,5%
Regulasi Tegangan Dinamis		± 5,0% untuk variasi beban 10-90% atau 90-10%, waktu pengaturan < 50 ms
Ripple		< 150 mVPP, bandwidth 30 MHz
Perlindungan		ORing FET, Short circuit proof, perlindungan suhu tinggi, Over voltage Shutdown
Spesifikasi Lainnya
Efisiensi		95.5 %	96 persen
Isolasi		4.0 kVDC - input ke output, 2,5 kVDC - input ke bumi, 710 VDC - output ke bumi	5.0 kVDC - input ke output, 2,5 kVDC - input ke bumi, 710 VDC - output ke bumi
Alarm: LED merah		Penutupan tegangan input rendah / tinggi, penutupan suhu tinggi / rendah, Rectifier Kegagalan, Penutupan overvoltage pada output, kegagalan kipas, Low output voltage alarm, CAN kegagalan bus
Peringatan: LED kuning		Pengoreksi dalam mode power-de-rate, Batas arus output jarak jauh diaktifkan, Tegangan input di luar kisaran, berkedip pada tegangan tinggi, Kehilangan komunikasi CAN dengan pengontrol
Operasi normal: LED hijau
MTBF (Telcordia SR-332 Iss.I metode III (a))		>315 000 (@ Tambient: 25 °C) >300 000 (@ Tambient: 25 °C)
Suhu operasi (5-95% RH n.s. hum.)		-40 sampai + 85°C [-40 sampai + 185°F] -40 sampai + 85°C [-40 sampai + 185°F]
Max output power de-rate di atas temp / ke		45°C / 600W @ 85°C 55°C / 1000W @ 85°C
Suhu penyimpanan		-40 sampai +85°C (-40 sampai +185°F), kelembaban 0 - 99% RH tidak kondensasi
Ketinggian		2000m (~6500ft) 4000m (~13000ft)
Dimensi [WxHxD] / Berat		72 x 41,5 x 217mm (2.83 x 1,63 x 8,54 ′′) / < 850 g (1.9 lbs)
Standar Desain
Keamanan listrik	EN 62368- 1:2020+A11:2020, IEC 62368- 1:2018, UL 62368- 1:2019 IEC 60950- 1:2013
EMC	EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019 IEC 61000-6-5:2015+Cor1:2017, EN 50121 -4:2016/A1:2019, -5:2017/A1:2019 ETSI EN 300 386 V.2. 1. 1, FCC CFR47 bagian 15B:2020 (bagian dari)
Marinir	DNVGL-CG-03393)
Lingkungan	ETSI EN 300 019: 2-1 (Kelas 1.2) & 2-2 (Kelas 2.3) Kondisi operasi normal sesuai dengan IEC 62040-5-3:2016 klausa 4.2. Operasi lainnya kondisi sesuai dengan IEC 62040-5-3:2016 klausa 4.3, harus diberitahu Kebijakan yang berlaku untuk pengendalian limbah2018

                                                          * Flatpack S 1U dengan 2R tersedia








Solusi
Kami menyediakan solusi lengkap termasuk survei situs, mengusulkan rencana profesional sesuai dengan permintaan pelanggan, dukungan teknis,dan layanan pemeliharaan untuk Perusahaan Telekomunikasi di dalam dan di luar CinaKami memiliki tim yang kompeten dan jaringan mitra terpercaya di seluruh dunia.

FAQ:
1Bagaimana Anda mengontrol kualitasnya?
A:Semua produk sebelum pengiriman adalah skenario penggunaan simulasi, beban dan beban penuh dan uji berbagi arus untuk memastikan kualitas produk.

2Berapa jumlah pesanan minimummu?
A: Tidak ada jumlah pesanan minimum, dan satu juga dapat dilakukan.

3Bisa kau perkenalkan perusahaanmu?
A: Saya merasa sangat terhormat. Saya akan mengirimkan dokumen pengenalan perusahaan kepada Anda nanti untuk memberi Anda pengenalan yang lebih komprehensif dan langsung tentang informasi perusahaan kami.

4Apa keuntungan dari perusahaanmu?
A:Inventaris yang memadai, dan jaminan pasokan untuk pembaruan pasokan berikutnya, fleksibel disediakan sesuai dengan kebutuhan pelanggan yang berbeda, memberikan solusi yang berbeda.

5Bolehkah aku mengirim sampel? Laporkan padaku bersama dengan harganya?
A: Anda dapat mengirim sampel, sampel tunduk pada kebanggaan besar, dan barang perlu ditanggung oleh Anda.

6Bagaimana perusahaan Anda menangani masalah kualitas?
A: Perusahaan kami telah melakukan industri ini selama hampir 10 tahun. Ia sudah memiliki reputasi tertentu. Kami akan menganalisisnya dengan cermat. Jika itu memang masalah kualitas kami, kami akan segera melakukan analisis.Anda dapat yakin bahwa ia akan melakukan hal-hal sesuai dengan perjanjian kontrak dan tidak akan pernah membiarkan Anda memiliki apapun setelah kekhawatiran, tim layanan kami akan dengan senang hati melayani Anda.

7 Wtopi aBoTapi kualitasnya?

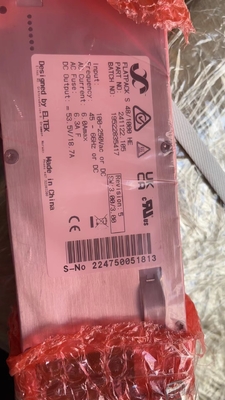

A: 100% asli dengan paket baru. kami akan menguji setiap item sebelum dikirim untuk memastikan setiap item dengan kualitas yang baik.
8 HBerapa bulan garansi?
A: Jaminan kualitas 1 tahun
9Bagaimana menangani barang-barang berkualitas rendah?
A: Barang dapat dikirim dengan biaya biaya pos kami untuk produk berkualitas buruk dalam waktu garansi.
