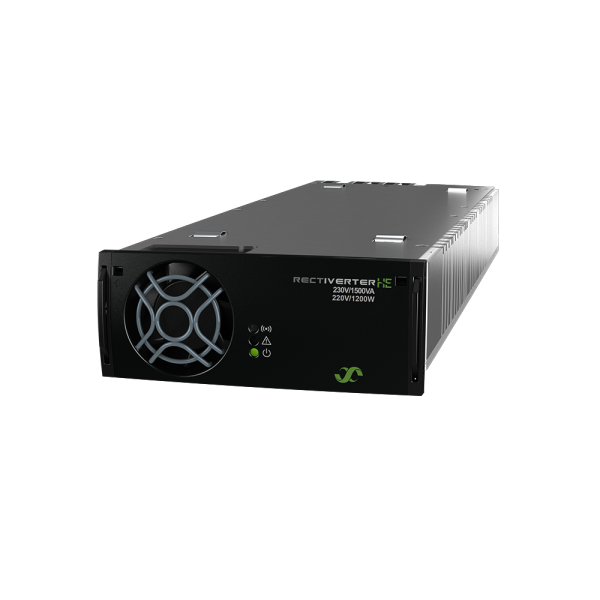

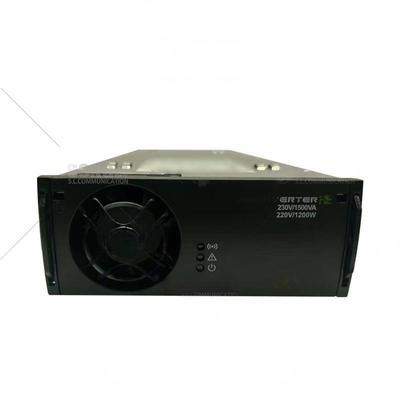

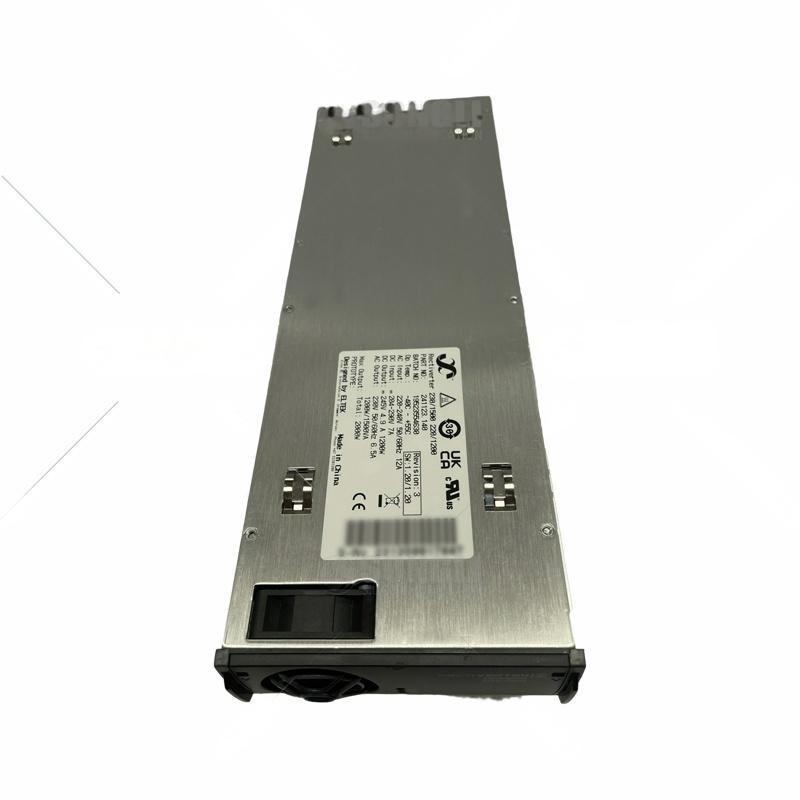

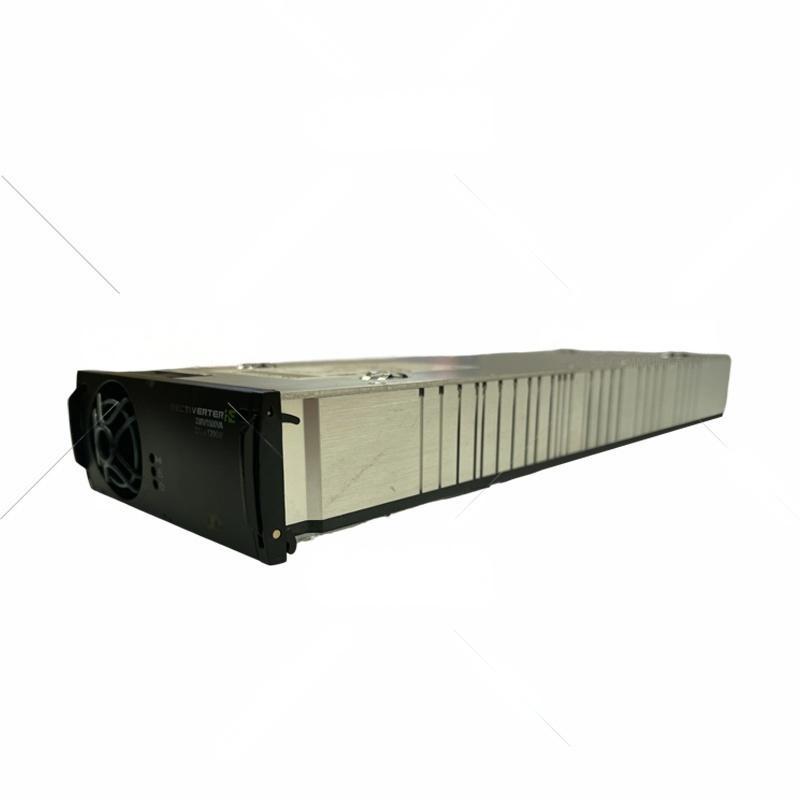

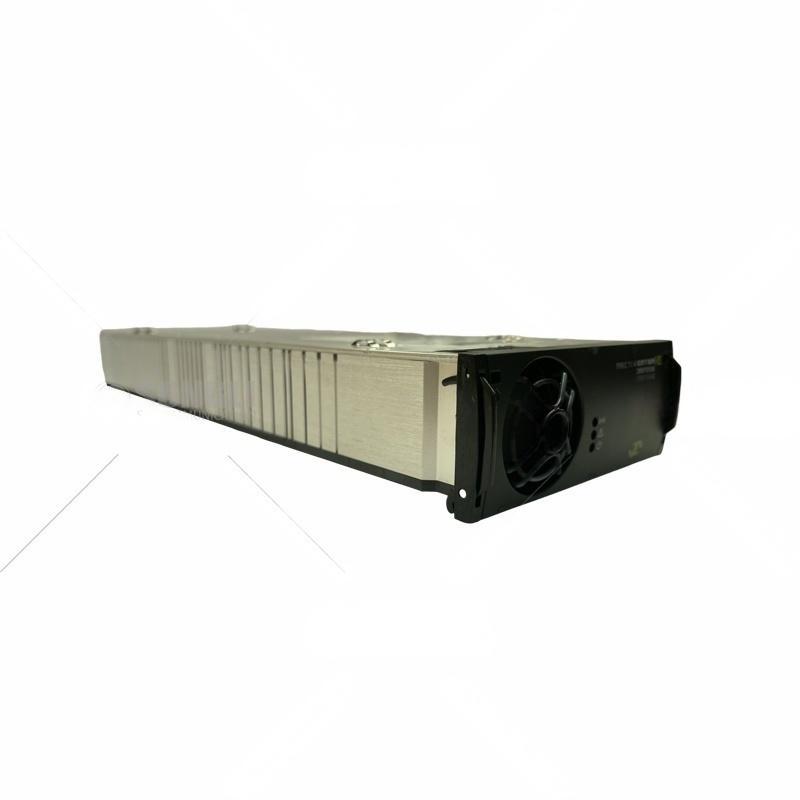

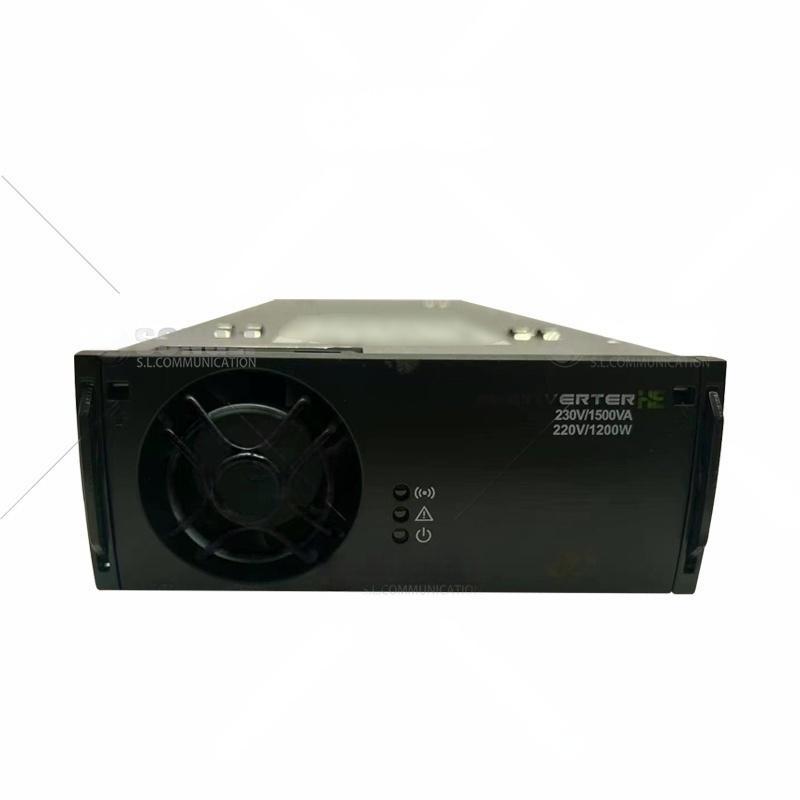

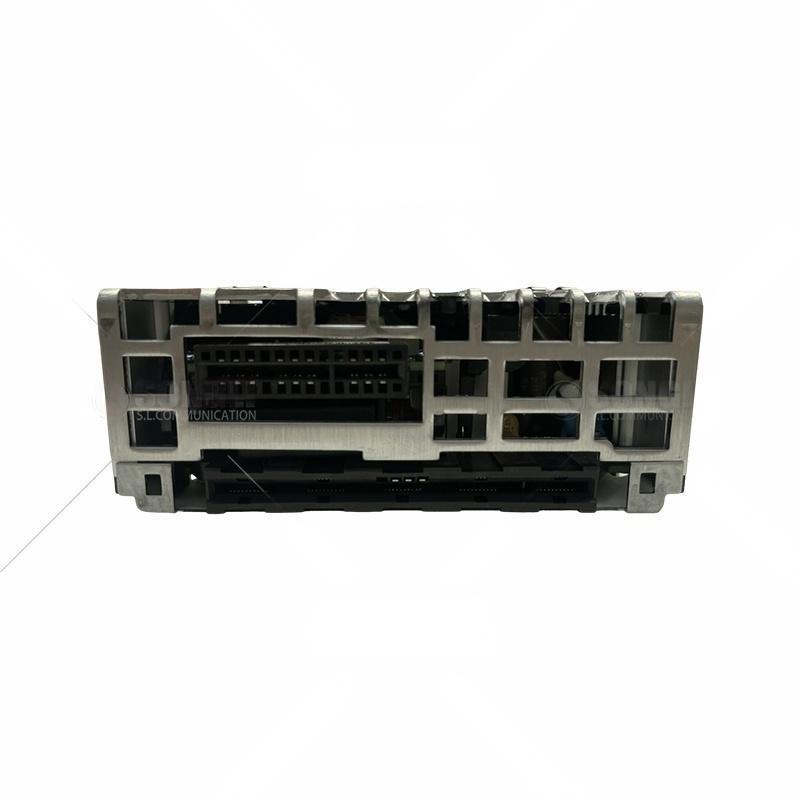

Eltek Rectiverter Flatpack2 220V 230/1500 220/0 P/N.:241123.142

Model / pemesanan informasi 230/1500 230/1500 230/1500 115/750 115/750 115/750

220/1200 220/150 220/0 220/600 220/75 220/0

Bagian Nomor 241123.140 241123.141 241123.142 241123.140L 241123.141L 241123.142L

AC OUTPUT DATA

Tegangan (default) / (diatur) rentang) 230 V_AC  / 200 - 240 V_AC 115 V_AC / 100 - 127 V_AC

Frekuensi (default) Inverter modus) 50 Hz (Adaptif) 60Hz (Adaptif)

Frekuensi (bisa diatur) Inverter modus) 50Hz, 60Hz atau terakhir disinkronkan 50/60Hz (adaptif), 94-106Hz⁶⁾

Daya maksimum (terusan / kelebihan beban) (< 15 s) ) 1200 W (1500 VA) / 2000 VA 600 W (750 VA) / 1000 VA

Beban berbagi ± 5%daridaya aktif dari 10 sampai 100% beban

Maksimal arus (terusan / overload) (< 15 s) ) 6.5 A_RMS / 8.7 A_RMS

arus (maksimum) cepat perjalanan (20ms) 32 A (6 x nominal)

THD < 1,5% pada resistensi beban

Perlindungan Fuse di L, Hot pluggable, Varistor

DC OUTPUT DATA

Tegangan (default) / (diatur) rentang) 245 V_DC / 194 - 290 V_DC

Kekuatan (maksimal) @nominal input) 1200 W ¹⁾ 150 W 0 W ²⁾ 600 W ¹⁾ 75 W 0 W ²⁾

Arus (maksimal @V)_{Di luar} ≤ 216 V_DC) 5.56 A ¹⁾ 0.69 A - 2.78 A ¹⁾ 0.34 A -

Waktu tunggu, maksimal Daya keluar > 10 ms; V_{Di luar} > 190 V_DC (hanya di rectifier) modus)

Pembagian saat ini (10 - 100% beban) ± 5%dariarus maksimum dari 10 sampai 100% beban

Regulasi tegangan statis (10 - 100% beban) ± 0,5%

Dinamis Tegangan peraturan ± 5,0% untuk 10-90%atau90-10% variasi beban, regulasiwaktu< 50ms

Ripple < 1 V_PP , 30 MHz Bandwidth

Perlindungan Proof sirkuit pendek, Over tegangan mati, polaritas terbalik dan Fuse

INPUT DATA

AC Main Input Voltage (berbagai / LV lepaskan) 185 - 275 V_AC / 170 V_AC 95 - 140 V_AC / 85 V_AC

AC Saat ini (maksimal) 11.5 A_RMS 9.1 A_RMS ³⁾ 8.2 A_RMS ³⁾ 11.3 A_RMS 10.1 A_RMS ³⁾ 9.2 A_RMS ³⁾

Frekuensi (default: Sinopsis: rentang) 47-53 & 57-63 Hz 47-53 & 57-63 Hz

Frekuensi (bisa diatur: Sinopsis: rentang) 47-53 Hz, 57-63Hzatau keduanya. (Adaptif)

Faktor Daya / THD > 0,99 pada 50% beban atau lebih / < 3,5%

AC Input Perlindungan Fuse di L danN,Hot pluggable, Varistor

Tegangan DC nominal / diperpanjang rentang⁴⁾ 204 - 290 V_DC / 180 - 204 V_DC

DC Saat ini (maksimal) 6.67 A / 9 A selama beban yang berlebihan (15s) 3.2 A / 4.5 A saat kelebihan beban (15s)

Spesifikasi Lainnya

Efisiensi > 96% (mode utama (AC/AC dan AC/DC)), > 94% (mode inverter) (DC/AC))

Isolasi 3.85 kV_DC - AC_Masuk/Keluar untuk PE, 3.55 kV_DC - AC_Masuk/Keluar untuk D.C., 4.25 kV_DC - AC_Masuk/Keluar untuk CAN/SYNC, 2.2 kV_DC- DC ke PE, 3,5 kV_DC - DC untuk CAN/SYNC

Alarm: Merah LED Penutupan tegangan masukan rendah dan tinggi, suhu tinggi dan rendah Penutupan, Rectiver Failure, Relay Alarm [NO max 75 V]_DC / 100 mA] Penutupan overvoltage pada output, kegagalan kipas, alarm tegangan output rendah, kegagalan bus CAN, bus Sync(Keluar ACAtauDC output alarm) Lost dan Sync gagal

Peringatan: Kuning LED Rectiver dalam mode power-de-rate atau dalam mode power atau current limit pada port DC atau AC, Remote output current limit activated, LossdariKomunikasi CAN dengan pengontrol

Operasi normal: Hijau LED Output AC dan/atau DC pada dan Baiklah.

Mengoperasikan suhu -40 sampai +75°C (-40 sampai +167°F), kelembaban 5 - 95% RH non-kondensasi

Tingkat suhu di atas 55°C (131°F) 1200W sampai 480W @ 75°C (167°F) untuk masing-masing, AC dan DC, output(total daya 2000W sampai 800W)

Penyimpanan suhu -40 sampai +85°C (-40 sampai +185°F), kelembaban 0 - 99%RH non-kondensasi

Dimensi [WxHxD] / Berat badan 109 x 41,5 x 327mm (4,25 x 1,69 x 13 ′′) / 1,95 kg (4,25 x 1,69 x 13 ′′)3 (kg)

Standar Desain

Listrik Keamanan EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013, IEC/EN 62040-1:2008+A1:2013 UL 60950-1:2014, UL1778:2014, CSA C22.2 No. 107.3-14

EN 61000-6-1:2019, -6-2:2019, - 6-3:2007 + A1:2011- 6-4:2019, IEC 61000-6-5:2015

EMC EN 62040-2:2006 (Emisi C1, kekebalan C2/C3), FCC CFR 47 Bagian 15 EN50121 -2:2017+A1:2019, -4:2016+A1:2019, -5:2017+A1:2019⁵⁾

EU 2015/863 (RoHS) & 2012/19/EU (WEEE) / ETSI EN 300 019: 2-1 (Kelas 1.2) & 2-2 (Kelas 2.3)

Lingkungan Kondisi operasi normalsebagaimenurut IEC 62040-5-3:2016 klausa 4.2. Kondisi operasi lainnyasebagaimenurut IEC 62040-5-3:2016 klausa 4.3, harus disarankan

1)AC beban memiliki prioritas. daya output DC maksimum yang tersedia dan arus orang yang bergantung pada 3)JikaPort DC kelebihan beban menarik tegangan di bawah 194V arus masukan dapat meningkatdi atastingkat ini. beban AC instan dan tegangan input AC; yaitu maksimum 800W/7,4AdiDaya AC penuh dan nominal 4) Performa yang berkurang - tidak ada dukungan overload, dan untuk output 200 - 240 VACTHDakan meningkat dan input maksimum untuk 230VAC. De-rate daya output (ke 970W untuk 230 VAC @ 180 VDC) 5) untuk memenuhi kebutuhan lonjakan 4kV eksternal

2)DC pelabuhan harus masih menjadi diperhatikan dua arah pelabuhan; tegangan akan hadir Jika jaringan listrik bertenaga perlindungan diperlukan pada Port AC 6) diperlukanFWVersi ≥ 1.10/1.10
