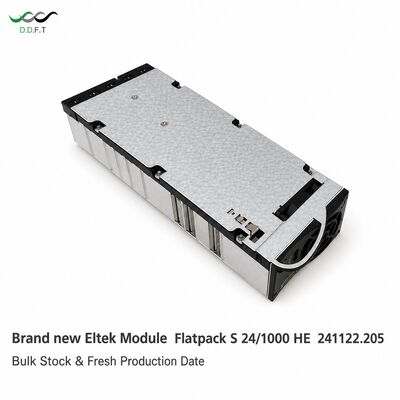

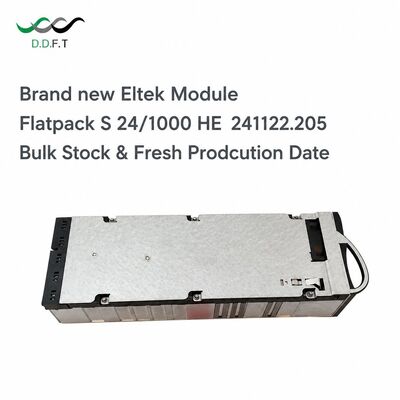

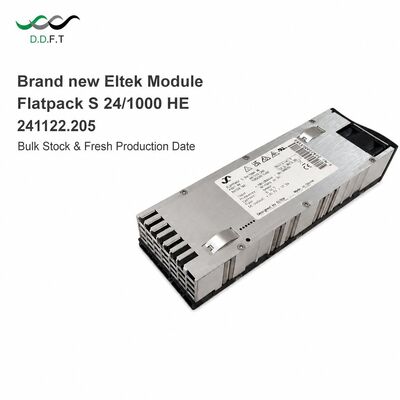

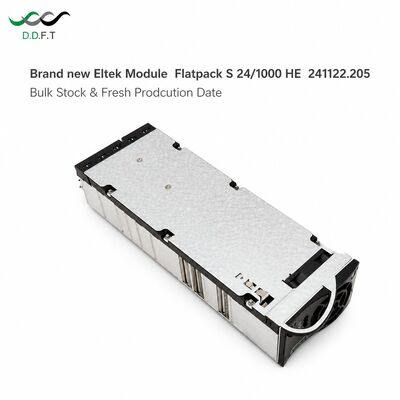

Eltek Flatpack S 24/1000HE Rectifier Module 24V 1000W High Efficiency Power Supply Module P/N 241122.205 Baru
Flatpack S 24V/1000W HE
Aplikasi di pasar-pasar ini membutuhkan sistem tenaga DC yang canggih, andal dan aman.kisaran suhu operasi yang luas dan keandalan yang luar biasa dalam rumah kecil 217mm dalam.
Kompak dan dapat diandalkan rectifier untuk aplikasi kereta api dan utilitas listrik
Digunakan di rak 3U dengan pengontrol Smartpack S, pengoreksi Flatpack S mencakup aplikasi 2 hingga 8kW menggunakan ruang minimum, kurang dari 18 liter, dan disipasi panas yang rendah.
Fitur utama
- Kecil
- Singkat
- Daya padat, 26 W/inci3
- Efisiensi tinggi
- Perlindungan OR-ing pada output
- Hot pluggable
Parameter:
|
| Model |
Flatpack S 24/1000 HE |
| Nomor bagian |
241122.205 |
| INPUT DATA |
| Tegangan (rentang nominal) |
185 VAC/DC- 305 VAC/ 300VDC |
| Tegangan (rentang operasi) |
85 VAC/DC- 305 VAC/ 300VDC |
| Frekuensi (nominal / kisaran) |
45 - 66 Hz / DC |
| Arus maksimum |
5.9 ARMS |
| Faktor Daya |
> 0,99 pada 50% beban atau lebih |
| Perlindungan |
Fuse
Penutupan di atas 305 VAC/ 300 VDC
|
| Output data |
| Tegangan (default) |
26.7 VDC |
| Tegangan (jarak yang dapat disesuaikan) |
21 - 29 VDC |
| Kekuatan maksimum, input nominal |
1000 W |
| Daya maksimum, @ 85 VAC/DC |
440 W |
| arus maksimum |
41.7 A (@V)Di luar< 24 VDC) |
| Penggabungan saat ini |
± 5% dari arus maksimum dari 10 sampai 100% beban |
| Regulasi tegangan statis (10-100% beban) |
± 0,5% |
| Regulasi tegangan dinamis |
± 5,0% untuk variasi beban 10-90% atau 90-10%, waktu pengaturan < 50 ms |
| Tunggu waktu |
> 20 ms; tegangan keluaran > 21 VDC |
| Ripple |
< 150 mVPP, Bandwidth 30 MHz |
|
Perlindungan
|
Memblokir OR-diode, bukti sirkuit pendek, Over tegangan perlindungan dan perlindungan suhu tinggi |
| Spesifikasi Lainnya |
| Efisiensi Puncak |
92.5 % |
| Isolasi |
3.0 kVAC- input dan output, 1,5 kVAC- tanah input, 0,5 kVDC- bumi output |
| Alarm (LED Merah) |
Penutupan listrik rendah, Penutupan suhu tinggi dan rendah, Gagal koreksi, Penutupan overvoltage pada output, Gagal kipas, Alarm tegangan rendah, Gagal bus CAN |
| Peringatan (LED Kuning) |
Pengoreksi dalam mode power-de-rate, Baterai jarak jauh batas arus diaktifkan, Input tegangan di luar kisaran, berkedip pada overvoltage |
| Normal (LED hijau) |
Input dan output OK |
| Relai alarm potensial (biasanya tertutup) |
Membuka pada alarm dan pemadaman listrik |
| MTBF (Telcordia SR-232 Iss.3 Meth. II Kasus L1) |
> 1 975 044 (@ Tlingkungan: 25 °C) |
| Suhu operasi (5-95% RH non-kondisi) |
- 40 - 85 ° C [-40 - 185 ° F ] |
| Max output power de-rate di atas temp / ke |
45°C [+113°F] / 400 W |
| Suhu penyimpanan |
-40 sampai +85°C (-40 sampai +185°F), kelembaban 0 - 99% RH tidak kondensasi |
| Dimensi [WxHxD] / Berat |
72 x 41,5 x 217mm (2.83 x 1,63 x 8,54 ′′) / < 850 g (1.9 lbs) |
| Standar Desain |
|
Keamanan listrik
|
EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013 IEC 60950-1:2013, UL 60950-1:2014 |
|
EMC
|
EN 61000-6-1:2007, -6-2:2005, -6-3:2007 + A1:2011, -6-4:2007 + A1:2011, TS
61000-6-5, EN 300 386:v1.6.1, FCC CFR 47 Bagian 15:2013
|
| Marinir |
DNVGL-CG-03391), Sertifikat PDA ABS1) |
|
Lingkungan
|
ETSI EN 300 019: 2-1 (Kelas 1.2) & 2-2 (Kelas 2.3) EU 2015/863 (RoHS) & 2012/19/EU (WEEE)
Kondisi operasi normal sesuai dengan IEC 62040-5-3:2016 klausul 4.2. Kondisi operasi lainnya sesuai dengan IEC 62040-5-3:2016 klausa 4.3, harus diberitahu
|
| 1) hanya berlaku untuk nomor bagian 241122.205M |
Sistem 24V yang dikonfigurasi dengan modul Flatpack S 24V1000HE (241122.205)
Solusi
Untuk Perusahaan Telekomunikasi yang mencari solusi yang dapat diandalkan dan efisien, kami menawarkan paket lengkap yang mencakup survei situs, perumusan rencana profesional berdasarkan permintaan pelanggan,dukungan teknis, dan layanan pemeliharaan. Survei situs kami dilakukan dengan presisi untuk mengumpulkan data yang akurat. Kami kemudian mengembangkan rencana yang disesuaikan yang inovatif dan praktis.Dukungan teknis kami proaktif, mengantisipasi masalah sebelum mereka muncul, dan layanan pemeliharaan kami dirancang untuk meminimalkan downtime.kami adalah pilihan yang disukai untuk perusahaan telekomunikasi.
